202
Complexes macrocycliques. Cryptates
i b )

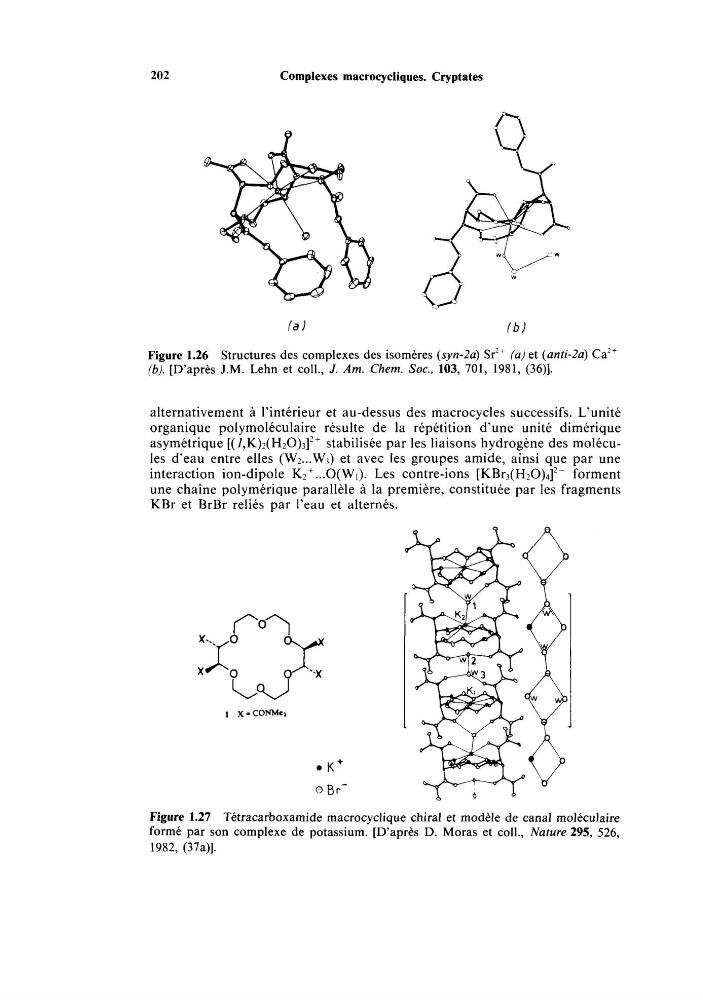

Figure 1.26 Structures des complexes des isomères (syn-la) Sr2+ (a) et (anti-2a) Ca2+
(b). [D’après J.M. Lehn et COL, J. Am. Chem. Soc., 103, 701, 1981, (36)].
alternativement à l’intérieur et au-dessus des macrocycles successifs. L’unité
organique polymoléculaire résulte de la répétition d’une unité dimérique
asymétrique [( 1,K)2(Hz0)3]2+ stabilisée par les liaisons hydrogène des molécules d’eau entre elles (WZ ... W3) et avec les groupes amide, ainsi que par une
interaction ion-dipole K2 +... O(W1). Les contre-ions [KBr3(Hz0)4]2- forment
une chaîne polymérique parallèle à la première, constituée par les fragments
KBr et BrBr reliés par l’eau et alternés.
Figure 1.27 Tétracarboxamide macrocyclique chiral et modèle de canal moléculaire
formé par son complexe de potassium. [D’après D. Moras et coli., Nature 295, 526,
1982, (37a)l.
