Exercices de chimie des solides
133

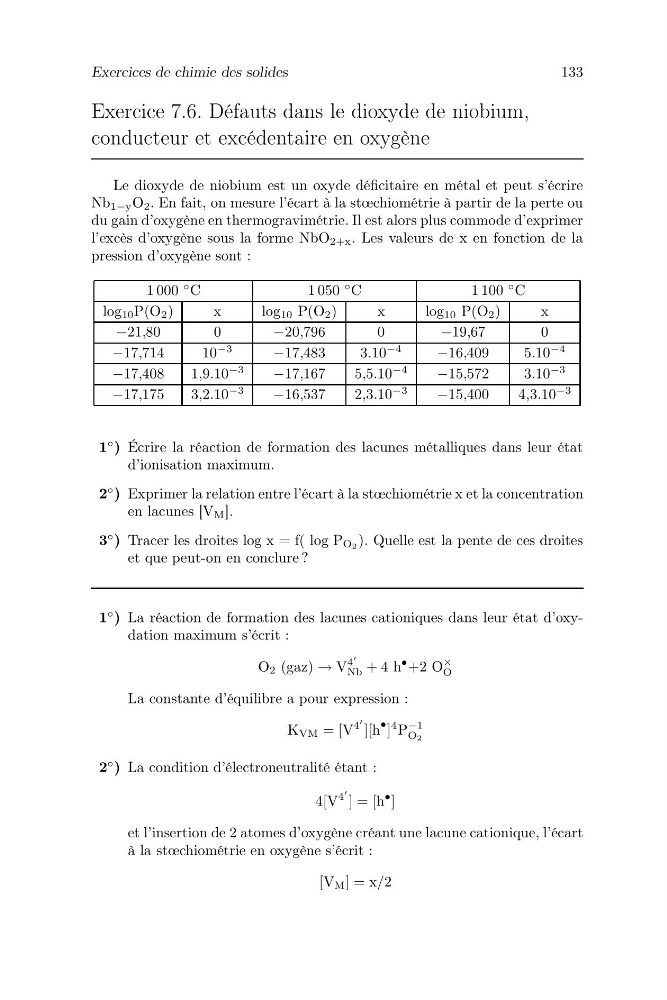

Exercice 7.6. Défauts dans le dioxyde de niobium,
conducteur et excédentaire en oxygène
Le dioxyde de niobium est un oxyde déficitaire en métal et peut s’écrire
Nb 1−y O 2 . En fait, on mesure l’écart à la stœchiométrie à partir de la perte ou
du gain d’oxygène en thermogravimétrie. Il est alors plus commode d’exprimer
l’excès d’oxygène sous la forme NbO 2+x . Les valeurs de x en fonction de la
pression d’oxygène sont :
1 000
◦ C
1 050
◦ C
1 100
◦ C
log 10 P(O 2 )
x
log 10 P(O 2 )
x
log 10 P(O 2 )
x
−21,80
0
−20,796
0
−19,67
0
−17,714
10
−3
−17,483
3.10
−4
−16,409
5.10
−4
−17,408
1,9.10
−3
−17,167
5,5.10
−4
−15,572
3.10
−3
−17,175
3,2.10
−3
−16,537
2,3.10
−3
−15,400
4,3.10
−3
1
◦ ) Écrire la réaction de formation des lacunes métalliques dans leur état
d’ionisation maximum.
2
◦ ) Exprimer la relation entre l’écart à la stœchiométrie x et la concentration
en lacunes [V M ].
3
◦ ) Tracer les droites log x = f( log P O2 ). Quelle est la pente de ces droites
et que peut-on en conclure ?
1
◦ ) La réaction de formation des lacunes cationiques dans leur état d’oxydation maximum s’écrit :
O 2 (gaz) → V
4
Nb + 4 h
• +2 O
×
O
La constante d’équilibre a pour expression :
K VM = [V
4
][h
• ]
4 P
−1
O2
2
◦ ) La condition d’électroneutralité étant :
4[V
4
] = [h
• ]
et l’insertion de 2 atomes d’oxygène créant une lacune cationique, l’écart
à la stœchiométrie en oxygène s’écrit :
[V M ] = x/2
