CRISTAUX COVALENTS
a

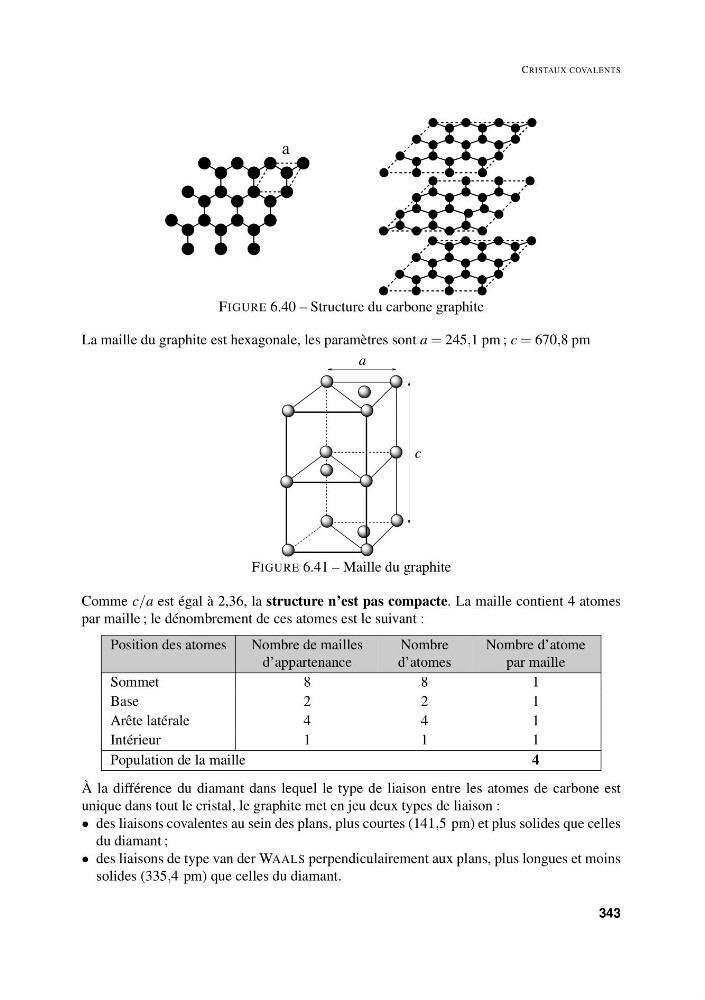

FIGURE 6.40 – Structure du carbone graphite
La maille du graphite est hexagonale, les paramètres sont a = 245,1 pm ; c = 670,8 pm
a
c
FIGURE 6.41 – Maille du graphite
Comme c/a est égal à 2,36, la structure n’est pas compacte. La maille contient 4 atomes
par maille ; le dénombrement de ces atomes est le suivant :
Position des atomes
Nombre de mailles
d’appartenance
Nombre
d’atomes
Nombre d’atome
par maille
Sommet
8
8
1
Base
2
2
1
Arête latérale
4
4
1
Intérieur
1
1
1
Population de la maille
4
À la différence du diamant dans lequel le type de liaison entre les atomes de carbone est
unique dans tout le cristal, le graphite met en jeu deux types de liaison :
• des liaisons covalentes au sein des plans, plus courtes (141,5 pm) et plus solides que celles
du diamant ;
• des liaisons de type van der WAALS perpendiculairement aux plans, plus longues et moins
solides (335,4 pm) que celles du diamant.
