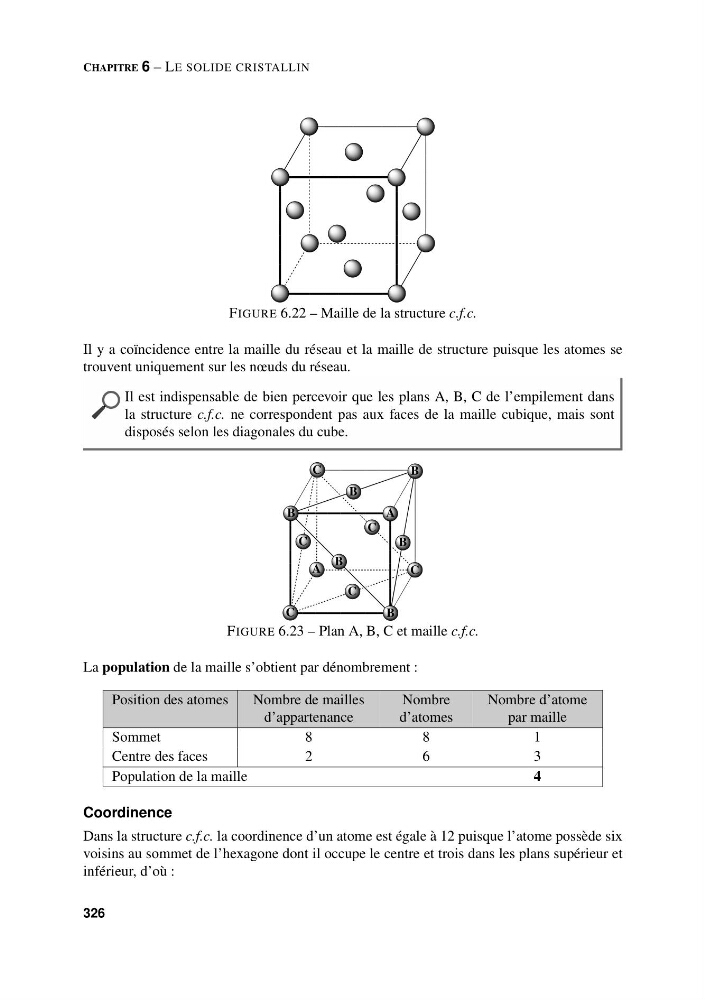

CHAPITRE 6 – LE SOLIDE CRISTALLIN
FIGURE 6.22 – Maille de la structure c.f.c.
Il y a coïncidence entre la maille du réseau et la maille de structure puisque les atomes se
trouvent uniquement sur les nœuds du réseau.
Il est indispensable de bien percevoir que les plans A, B, C de l’empilement dans
la structure c.f.c. ne correspondent pas aux faces de la maille cubique, mais sont
disposés selon les diagonales du cube.
A
B
C
C
C
C
C
C
B
B
B
B
A
B
FIGURE 6.23 – Plan A, B, C et maille c.f.c.
La population de la maille s’obtient par dénombrement :
Position des atomes
Nombre de mailles
d’appartenance
Nombre
d’atomes
Nombre d’atome
par maille
Sommet
8
8
1
Centre des faces
2
6
3
Population de la maille
4
Coordinence
Dans la structure c.f.c. la coordinence d’un atome est égale à 12 puisque l’atome possède six
voisins au sommet de l’hexagone dont il occupe le centre et trois dans les plans supérieur et
inférieur, d’où :
326
