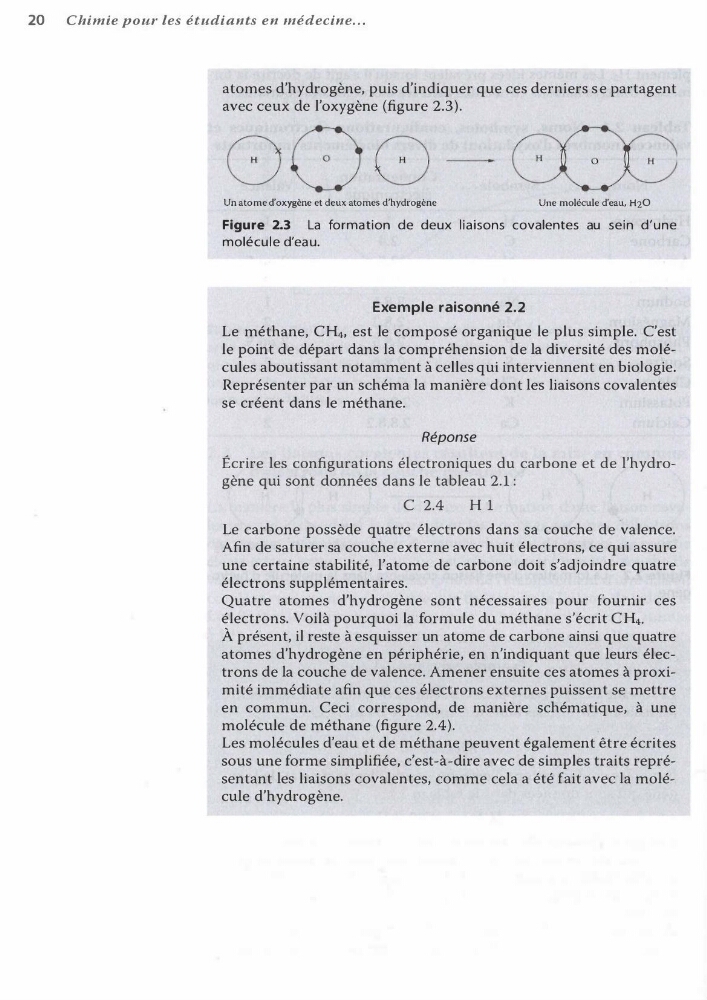

20 Chimie pour les étudiants en médecine ...
atomes d'hydrogène, puis d'indiquer que ces derniers se partagent
avec ceux de l'oxygène (figure 2.3).
ooo
Un atome d'oxygène et deux atomes d'hydrogène
Une molécule d'eau, H20
Figure 2.3 La fo rmation de deux liaisons covalentes au sein d'une
molécule d'eau.
Exemple raisonné 2.2
Le méthane, CH4, est le composé organique le plus simple. C'est
le point de départ dans la compréhension de la diversité des molécules aboutissant notamment à celles qui interviennent en biologie.
Représenter par un schéma la manière dont les liaisons covalentes
se créent dans le méthane.
Réponse
Écrire les configurations électroniques du carbone et de l'hydrogène qui sont données dans le tableau 2.1:
C 2.4
H 1
Le carbone possède quatre électrons dans sa couche de valence.
Afin de saturer sa couche externe avec huit électrons, ce qui assure
une certaine stabilité, l'atome de carbone doit s'adjoindre quatre
électrons supplémentaires.
Quatre atomes d'hydrogène sont nécessaires pour fournir ces
électrons. Voilà pourquoi la formule du méthane s'écrit CH 4 .
À présent, il reste à esquisser un atome de carbone ainsi que quatre
atomes d'hydrogène en périphérie, en n'indiquant que leurs électrons de la couche de valence. Amener ensuite ces atomes à proximité immédiate afin que ces électrons externes puissent se mettre
en commun. Ceci correspond, de manière schématique, à une
molécule de méthane (figure 2.4).
Les molécules d'eau et de méthane peuvent également être écrites
sous une forme simplifiée, c'est-à-dire avec de simples traits représentant les liaisons covalentes, comme cela a été fait avec la molécule d'hydrogène.
