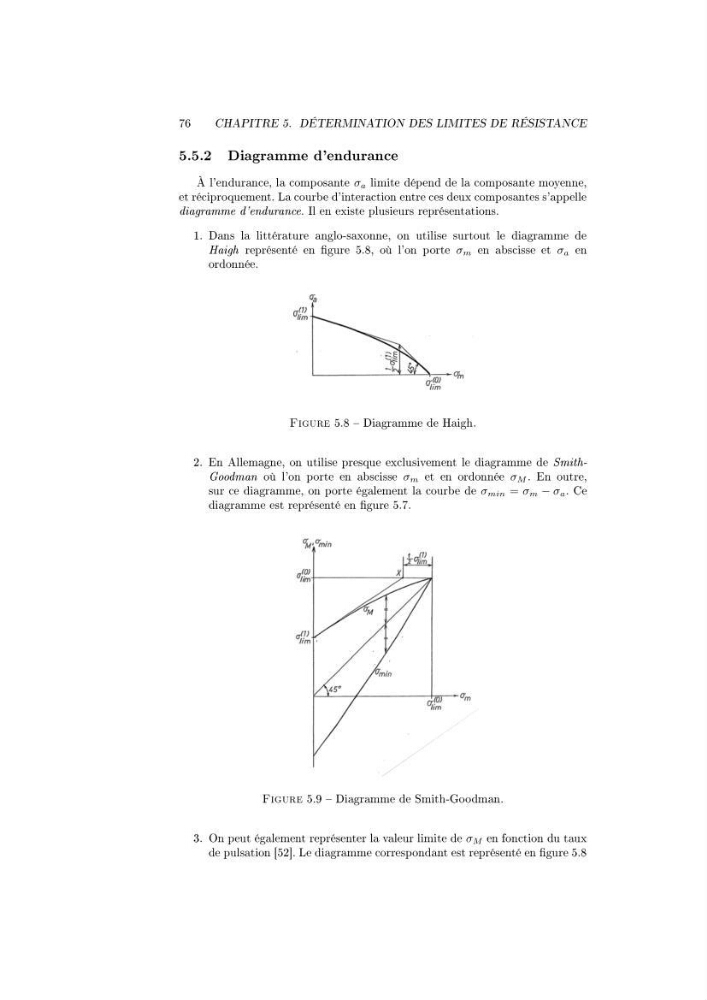

76
CHAPITRE 5. DÉTERMINATION DES LIMITES DE RÉSISTANCE
5.5.2 Diagramme d'endurance
À l'endurance, la composante σ a limite dépend de la composante moyenne,
et réciproquement. La courbe d'interaction entre ces deux composantes s'appelle
diagramme d'endurance. Il en existe plusieurs représentations.
1. Dans la littérature anglo-saxonne, on utilise surtout le diagramme de
Haigh représenté en gure 5.8, où l'on porte σ m en abscisse et σ a en
ordonnée.
Figure 5.8 Diagramme de Haigh.
2. En Allemagne, on utilise presque exclusivement le diagramme de SmithGoodman où l'on porte en abscisse σ m et en ordonnée σ M . En outre,
sur ce diagramme, on porte également la courbe de σ min = σ m − σ a . Ce
diagramme est représenté en gure 5.7.
Figure 5.9 Diagramme de Smith-Goodman.
3. On peut également représenter la valeur limite de σ M en fonction du taux
de pulsation [52]. Le diagramme correspondant est représenté en gure 5.8
