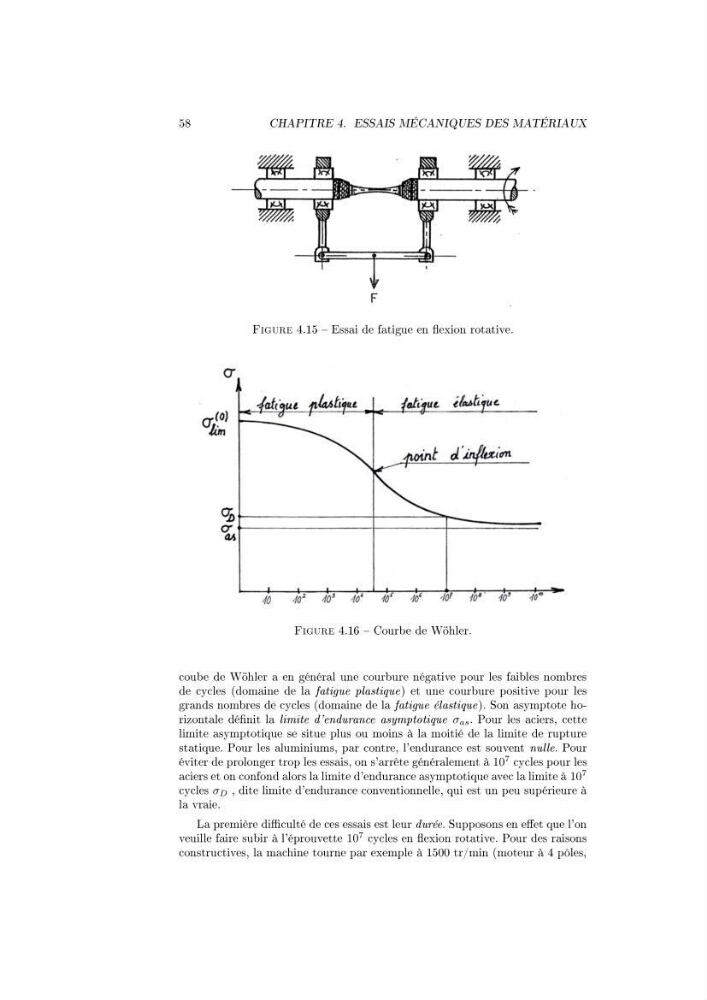

58
CHAPITRE 4. ESSAIS MÉCANIQUES DES MATÉRIAUX
Figure 4.15 Essai de fatigue en exion rotative.
Figure 4.16 Courbe de Wöhler.
coube de Wöhler a en général une courbure négative pour les faibles nombres
de cycles (domaine de la fatigue plastique) et une courbure positive pour les
grands nombres de cycles (domaine de la fatigue élastique). Son asymptote horizontale dénit la limite d'endurance asymptotique σ as . Pour les aciers, cette
limite asymptotique se situe plus ou moins à la moitié de la limite de rupture
statique. Pour les aluminiums, par contre, l'endurance est souvent nulle. Pour
éviter de prolonger trop les essais, on s'arrête généralement à 10
7
cycles pour les
aciers et on confond alors la limite d'endurance asymptotique avec la limite à 10
7
cycles σ D , dite limite d'endurance conventionnelle, qui est un peu supérieure à
la vraie.
La première diculté de ces essais est leur durée. Supposons en eet que l'on
veuille faire subir à l'éprouvette 10
7
cycles en exion rotative. Pour des raisons
constructives, la machine tourne par exemple à 1500 tr/min (moteur à 4 pôles,
