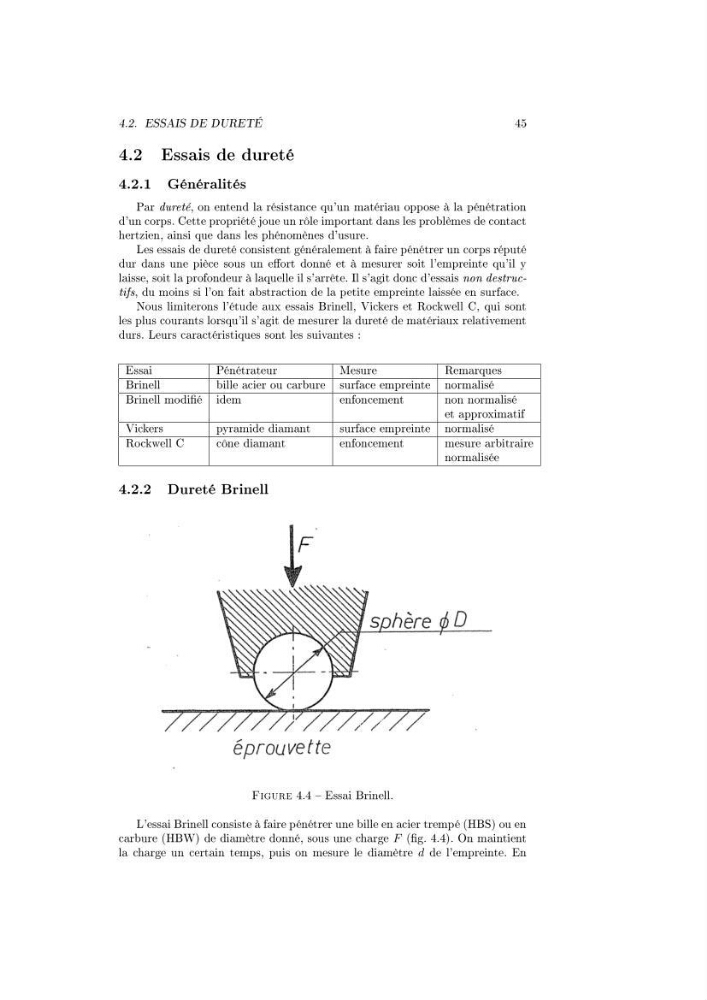

4.2. ESSAIS DE DURETÉ
45
4.2 Essais de dureté
4.2.1 Généralités
Par dureté, on entend la résistance qu'un matériau oppose à la pénétration
d'un corps. Cette propriété joue un rôle important dans les problèmes de contact
hertzien, ainsi que dans les phénomènes d'usure.
Les essais de dureté consistent généralement à faire pénétrer un corps réputé
dur dans une pièce sous un eort donné et à mesurer soit l'empreinte qu'il y
laisse, soit la profondeur à laquelle il s'arrête. Il s'agit donc d'essais non destructifs, du moins si l'on fait abstraction de la petite empreinte laissée en surface.
Nous limiterons l'étude aux essais Brinell, Vickers et Rockwell C, qui sont
les plus courants lorsqu'il s'agit de mesurer la dureté de matériaux relativement
durs. Leurs caractéristiques sont les suivantes :
Essai
Pénétrateur
Mesure
Remarques
Brinell
bille acier ou carbure surface empreinte normalisé
Brinell modié idem
enfoncement
non normalisé
et approximatif
Vickers
pyramide diamant
surface empreinte normalisé
Rockwell C
cône diamant
enfoncement
mesure arbitraire
normalisée
4.2.2 Dureté Brinell
Figure 4.4 Essai Brinell.
L'essai Brinell consiste à faire pénétrer une bille en acier trempé (HBS) ou en
carbure (HBW) de diamètre donné, sous une charge F (g. 4.4). On maintient
la charge un certain temps, puis on mesure le diamètre d de l'empreinte. En
