CHAPITRE 2. AVANT-PROJET D'UN ARBRE

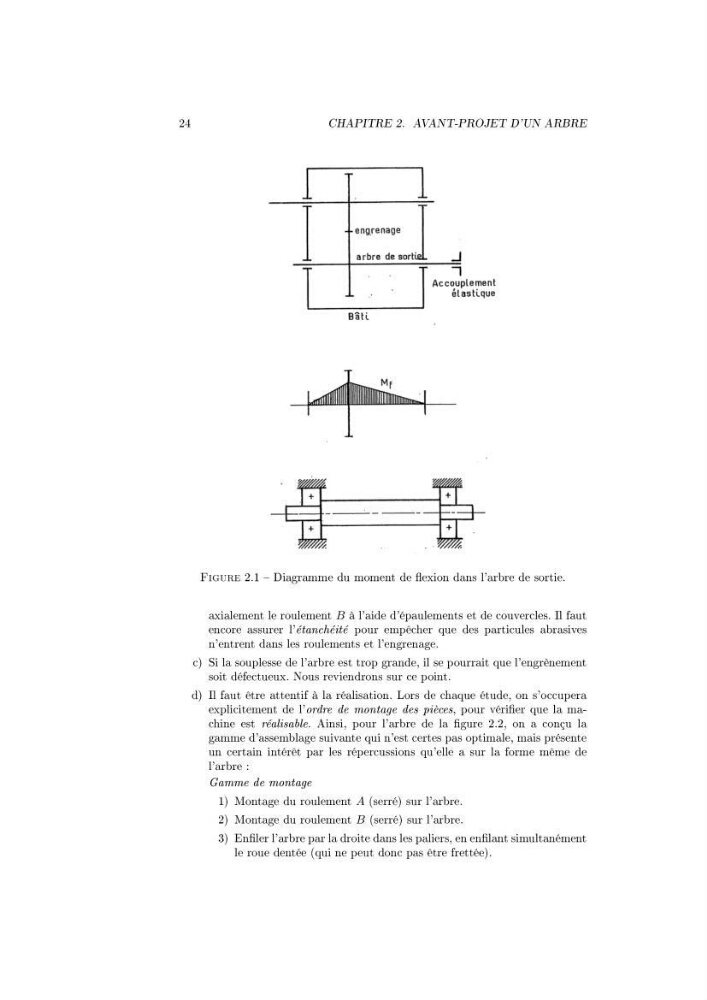

Figure 2.1 Diagramme du moment de exion dans l'arbre de sortie.
axialement le roulement B à l'aide d'épaulements et de couvercles. Il faut
encore assurer l'étanchéité pour empêcher que des particules abrasives
n'entrent dans les roulements et l'engrenage.
c) Si la souplesse de l'arbre est trop grande, il se pourrait que l'engrènement
soit défectueux. Nous reviendrons sur ce point.
d) Il faut être attentif à la réalisation. Lors de chaque étude, on s'occupera
explicitement de l'ordre de montage des pièces, pour vérier que la machine est réalisable. Ainsi, pour l'arbre de la gure 2.2, on a conçu la
gamme d'assemblage suivante qui n'est certes pas optimale, mais présente
un certain intérêt par les répercussions qu'elle a sur la forme même de
l'arbre :
Gamme de montage
1) Montage du roulement A (serré) sur l'arbre.
2) Montage du roulement B (serré) sur l'arbre.
3) Enler l'arbre par la droite dans les paliers, en enlant simultanément
le roue dentée (qui ne peut donc pas être frettée).
