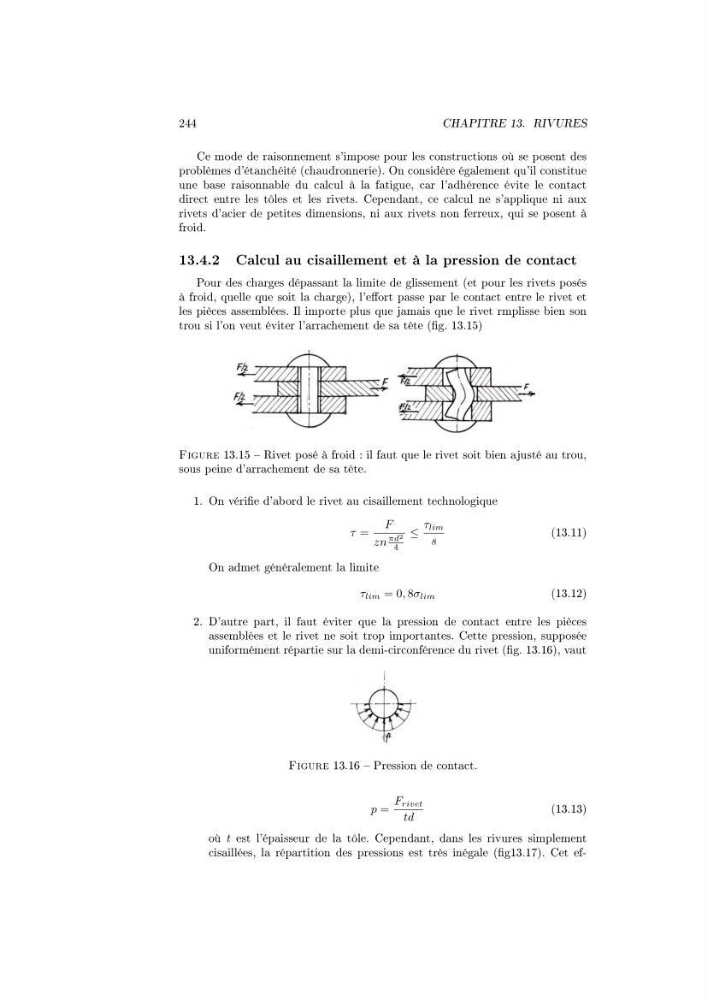

244
CHAPITRE 13. RIVURES
Ce mode de raisonnement s'impose pour les constructions où se posent des
problèmes d'étanchéité (chaudronnerie). On considère également qu'il constitue
une base raisonnable du calcul à la fatigue, car l'adhérence évite le contact
direct entre les tôles et les rivets. Cependant, ce calcul ne s'applique ni aux
rivets d'acier de petites dimensions, ni aux rivets non ferreux, qui se posent à
froid.
13.4.2 Calcul au cisaillement et à la pression de contact
Pour des charges dépassant la limite de glissement (et pour les rivets posés
à froid, quelle que soit la charge), l'eort passe par le contact entre le rivet et
les pièces assemblées. Il importe plus que jamais que le rivet rmplisse bien son
trou si l'on veut éviter l'arrachement de sa tête (g. 13.15)
Figure 13.15 Rivet posé à froid : il faut que le rivet soit bien ajusté au trou,
sous peine d'arrachement de sa tête.
1. On vérie d'abord le rivet au cisaillement technologique
τ =
F
zn
πd 2
4
≤
τ lim
s
(13.11)
On admet généralement la limite
τ lim = 0, 8σ lim
(13.12)
2. D'autre part, il faut éviter que la pression de contact entre les pièces
assemblées et le rivet ne soit trop importantes. Cette pression, supposée
uniformément répartie sur la demi-circonférence du rivet (g. 13.16), vaut
Figure 13.16 Pression de contact.
p =
F rivet
td
(13.13)
où t est l'épaisseur de la tôle. Cependant, dans les rivures simplement
cisaillées, la répartition des pressions est très inégale (g13.17). Cet ef-
