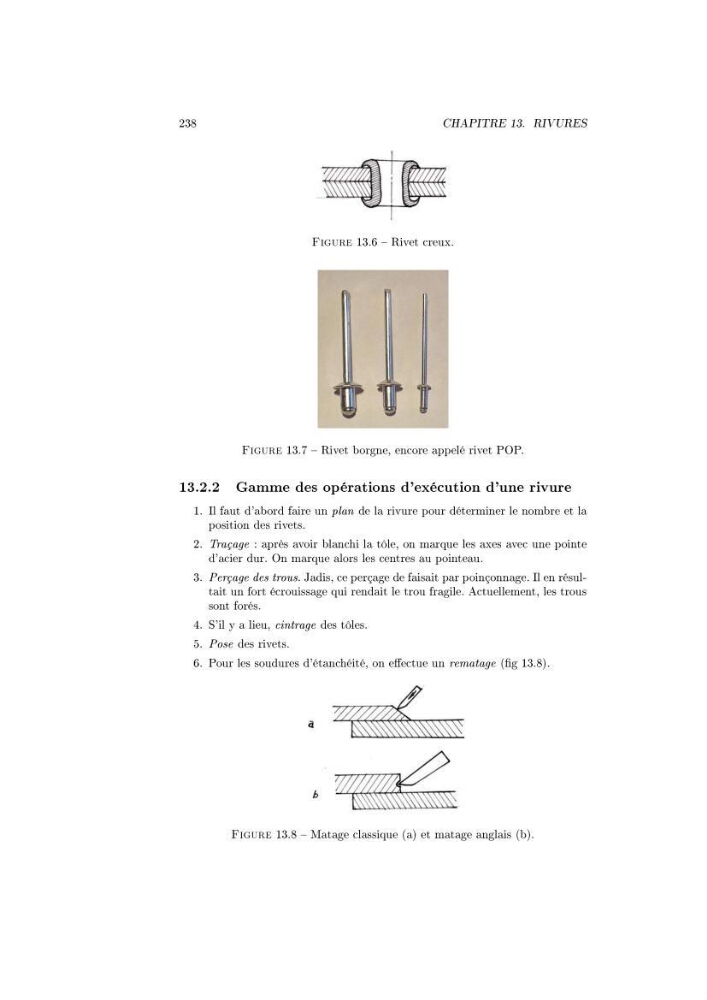

238
CHAPITRE 13. RIVURES
Figure 13.6 Rivet creux.
Figure 13.7 Rivet borgne, encore appelé rivet POP.
13.2.2 Gamme des opérations d'exécution d'une rivure
1. Il faut d'abord faire un plan de la rivure pour déterminer le nombre et la
position des rivets.
2. Traçage : après avoir blanchi la tôle, on marque les axes avec une pointe
d'acier dur. On marque alors les centres au pointeau.
3. Perçage des trous. Jadis, ce perçage de faisait par poinçonnage. Il en résultait un fort écrouissage qui rendait le trou fragile. Actuellement, les trous
sont forés.
4. S'il y a lieu, cintrage des tôles.
5. Pose des rivets.
6. Pour les soudures d'étanchéité, on eectue un rematage (g 13.8).
Figure 13.8 Matage classique (a) et matage anglais (b).
