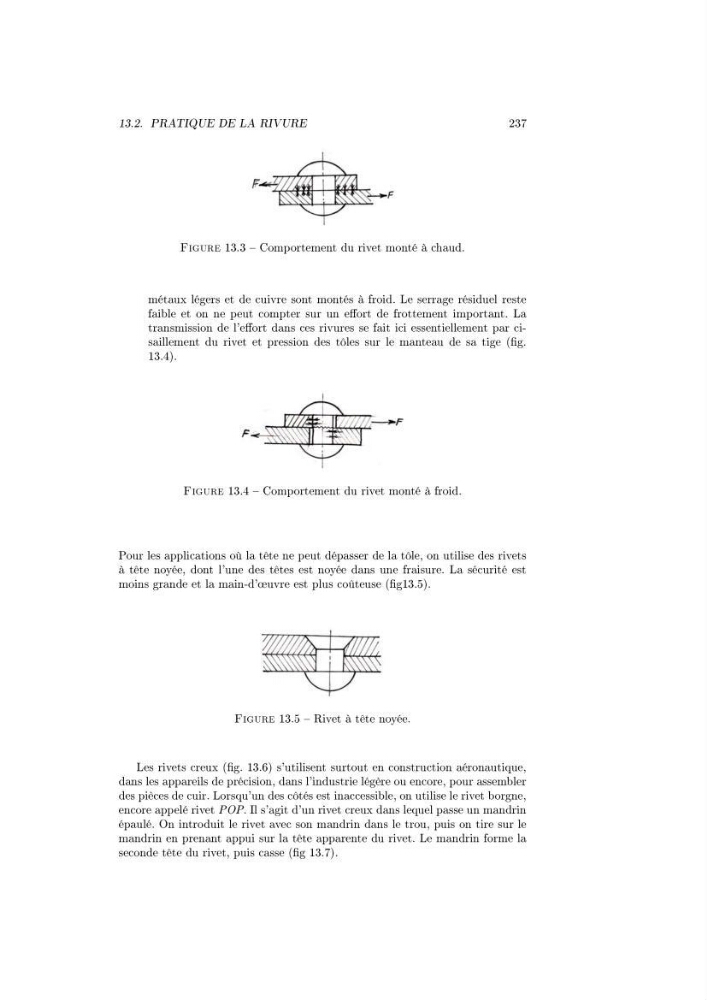

13.2. PRATIQUE DE LA RIVURE
237
Figure 13.3 Comportement du rivet monté à chaud.
métaux légers et de cuivre sont montés à froid. Le serrage résiduel reste
faible et on ne peut compter sur un eort de frottement important. La
transmission de l'eort dans ces rivures se fait ici essentiellement par cisaillement du rivet et pression des tôles sur le manteau de sa tige (g.
13.4).
Figure 13.4 Comportement du rivet monté à froid.
Pour les applications où la tête ne peut dépasser de la tôle, on utilise des rivets
à tête noyée, dont l'une des têtes est noyée dans une fraisure. La sécurité est
moins grande et la main-d'÷uvre est plus coûteuse (g13.5).
Figure 13.5 Rivet à tête noyée.
Les rivets creux (g. 13.6) s'utilisent surtout en construction aéronautique,
dans les appareils de précision, dans l'industrie légère ou encore, pour assembler
des pièces de cuir. Lorsqu'un des côtés est inaccessible, on utilise le rivet borgne,
encore appelé rivet POP. Il s'agit d'un rivet creux dans lequel passe un mandrin
épaulé. On introduit le rivet avec son mandrin dans le trou, puis on tire sur le
mandrin en prenant appui sur la tête apparente du rivet. Le mandrin forme la
seconde tête du rivet, puis casse (g 13.7).
