234
CHAPITRE 12. SOUDURES

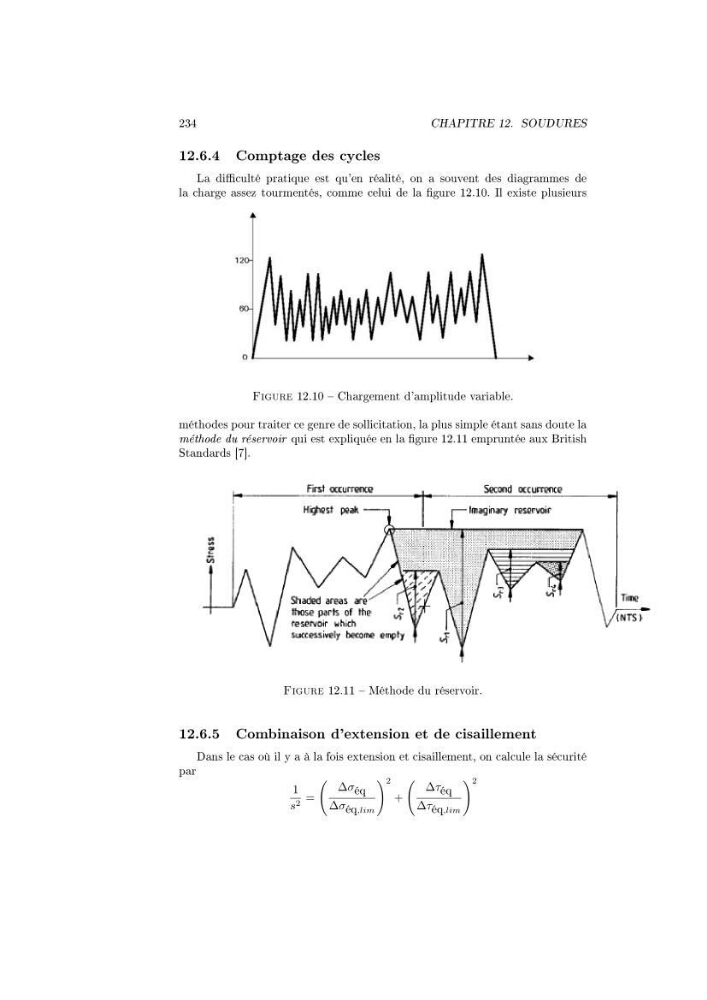

12.6.4 Comptage des cycles
La diculté pratique est qu'en réalité, on a souvent des diagrammes de
la charge assez tourmentés, comme celui de la gure 12.10. Il existe plusieurs
Figure 12.10 Chargement d'amplitude variable.
méthodes pour traiter ce genre de sollicitation, la plus simple étant sans doute la
méthode du réservoir qui est expliquée en la gure 12.11 empruntée aux British
Standards [7].
Figure 12.11 Méthode du réservoir.
12.6.5 Combinaison d'extension et de cisaillement
Dans le cas où il y a à la fois extension et cisaillement, on calcule la sécurité
par
1
s 2 =
∆σ éq
∆σ éq,lim
2
+
∆τ éq
∆τ éq,lim
2
