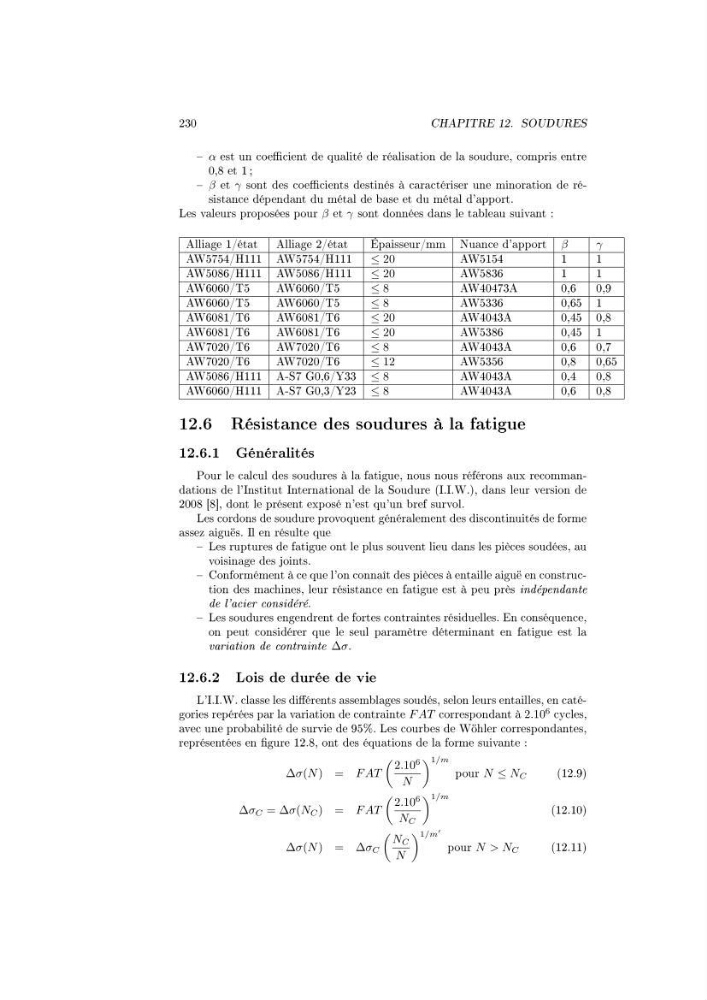

230
CHAPITRE 12. SOUDURES
α est un coecient de qualité de réalisation de la soudure, compris entre
0,8 et 1 ;
β et γ sont des coecients destinés à caractériser une minoration de résistance dépendant du métal de base et du métal d'apport.
Les valeurs proposées pour β et γ sont données dans le tableau suivant :
Alliage 1/état Alliage 2/état
Épaisseur/mm Nuance d'apport β
γ
AW5754/H111 AW5754/H111 ≤ 20
AW5154
1
1
AW5086/H111 AW5086/H111 ≤ 20
AW5836
1
1
AW6060/T5
AW6060/T5
≤ 8
AW40473A
0,6
0,9
AW6060/T5
AW6060/T5
≤ 8
AW5336
0,65 1
AW6081/T6
AW6081/T6
≤ 20
AW4043A
0,45 0,8
AW6081/T6
AW6081/T6
≤ 20
AW5386
0,45 1
AW7020/T6
AW7020/T6
≤ 8
AW4043A
0,6
0,7
AW7020/T6
AW7020/T6
≤ 12
AW5356
0,8
0,65
AW5086/H111 A-S7 G0,6/Y33 ≤ 8
AW4043A
0,4
0,8
AW6060/H111 A-S7 G0,3/Y23 ≤ 8
AW4043A
0,6
0,8
12.6 Résistance des soudures à la fatigue
12.6.1 Généralités
Pour le calcul des soudures à la fatigue, nous nous référons aux recommandations de l'Institut International de la Soudure (I.I.W.), dans leur version de
2008 [8], dont le présent exposé n'est qu'un bref survol.
Les cordons de soudure provoquent généralement des discontinuités de forme
assez aiguës. Il en résulte que
Les ruptures de fatigue ont le plus souvent lieu dans les pièces soudées, au
voisinage des joints.
Conformément à ce que l'on connaît des pièces à entaille aiguë en construction des machines, leur résistance en fatigue est à peu près indépendante
de l'acier considéré.
Les soudures engendrent de fortes contraintes résiduelles. En conséquence,
on peut considérer que le seul paramètre déterminant en fatigue est la
variation de contrainte ∆σ.
12.6.2 Lois de durée de vie
L'I.I.W. classe les diérents assemblages soudés, selon leurs entailles, en catégories repérées par la variation de contrainte F AT correspondant à 2.10
6
cycles,
avec une probabilité de survie de 95%. Les courbes de Wöhler correspondantes,
représentées en gure 12.8, ont des équations de la forme suivante :
∆σ(N ) = F AT
2.10
6
N
1/m
pour N ≤ N C
(12.9)
∆σ C = ∆σ(N C ) = F AT
2.10
6
N C
1/m
(12.10)
∆σ(N ) = ∆σ C
N C
N
1/m
pour N > N C
(12.11)
