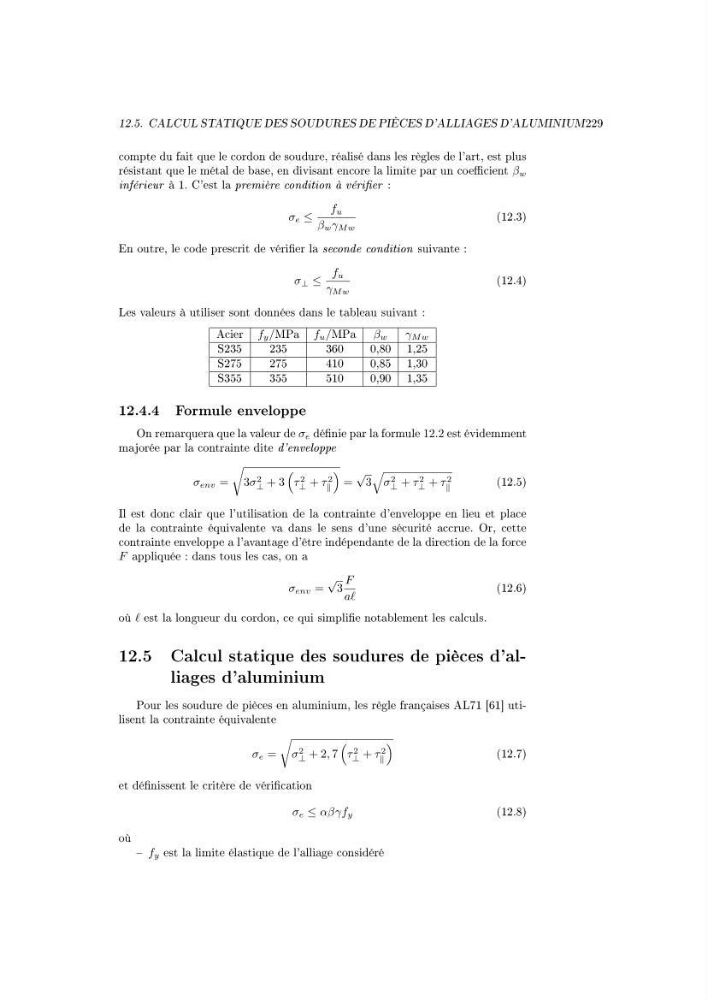

12.5. CALCUL STATIQUE DES SOUDURES DE PIÈCES D'ALLIAGES D'ALUMINIUM229
compte du fait que le cordon de soudure, réalisé dans les règles de l'art, est plus
résistant que le métal de base, en divisant encore la limite par un coecient β w
inférieur à 1. C'est la première condition à vérier :
σ e ≤
f u
β w γ M w
(12.3)
En outre, le code prescrit de vérier la seconde condition suivante :
σ ⊥ ≤
f u
γ M w
(12.4)
Les valeurs à utiliser sont données dans le tableau suivant :
Acier f y /MPa f u /MPa β w γ M w
S235
235
360
0,80 1,25
S275
275
410
0,85 1,30
S355
355
510
0,90 1,35
12.4.4 Formule enveloppe
On remarquera que la valeur de σ e dénie par la formule 12.2 est évidemment
majorée par la contrainte dite d'enveloppe
σ env =
3σ 2
⊥ + 3
τ 2
⊥ + τ 2
=
√
3
σ 2
⊥ + τ 2
⊥ + τ 2
(12.5)
Il est donc clair que l'utilisation de la contrainte d'enveloppe en lieu et place
de la contrainte équivalente va dans le sens d'une sécurité accrue. Or, cette
contrainte enveloppe a l'avantage d'être indépendante de la direction de la force
F appliquée : dans tous les cas, on a
σ env =
√
3
F
aa
(12.6)
où est la longueur du cordon, ce qui simplie notablement les calculs.
12.5 Calcul statique des soudures de pièces d'alliages d'aluminium
Pour les soudure de pièces en aluminium, les règle françaises AL71 [61] utilisent la contrainte équivalente
σ e =
σ 2
⊥ + 2, 7
τ 2
⊥ + τ 2
(12.7)
et dénissent le critère de vérication
σ e ≤ αβγf y
(12.8)
où
f y est la limite élastique de l'alliage considéré
