CHAPITRE 12. SOUDURES

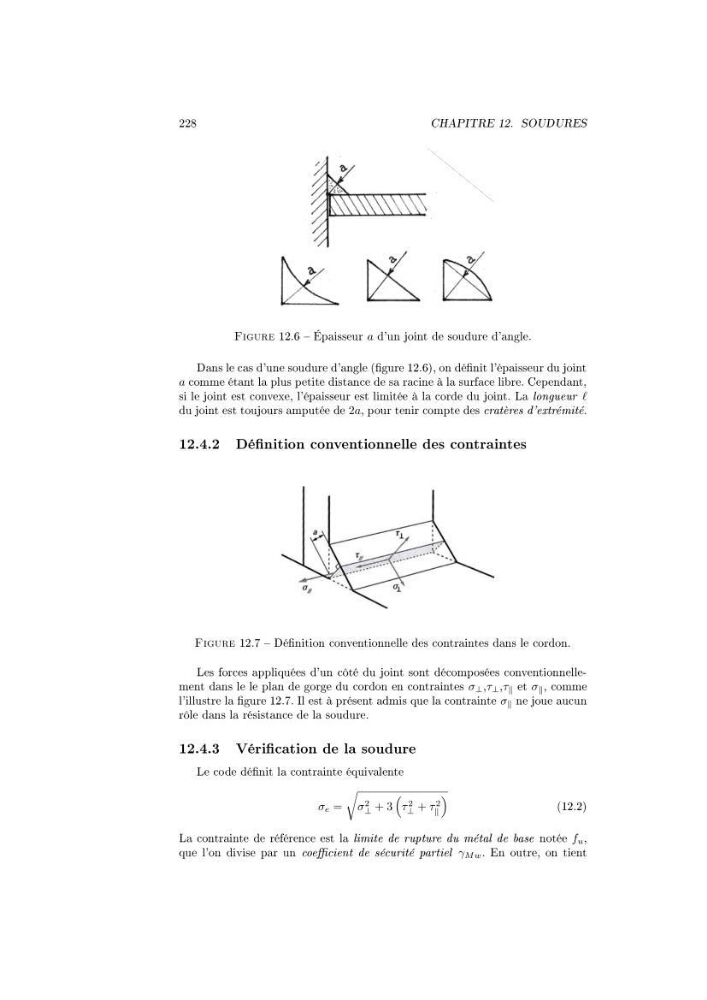

Figure 12.6 Épaisseur a d'un joint de soudure d'angle.
Dans le cas d'une soudure d'angle (gure 12.6), on dénit l'épaisseur du joint
a comme étant la plus petite distance de sa racine à la surface libre. Cependant,
si le joint est convexe, l'épaisseur est limitée à la corde du joint. La longueur
du joint est toujours amputée de 2a, pour tenir compte des cratères d'extrémité.
12.4.2 Dénition conventionnelle des contraintes
Figure 12.7 Dénition conventionnelle des contraintes dans le cordon.
Les forces appliquées d'un côté du joint sont décomposées conventionnellement dans le le plan de gorge du cordon en contraintes σ ⊥ ,τ ⊥ ,τ et σ , comme
l'illustre la gure 12.7. Il est à présent admis que la contrainte σ ne joue aucun
rôle dans la résistance de la soudure.
12.4.3 Vérication de la soudure
Le code dénit la contrainte équivalente
σ e =
σ 2
⊥ + 3
τ 2
⊥ + τ 2
(12.2)
La contrainte de référence est la limite de rupture du métal de base notée f u ,
que l'on divise par un coecient de sécurité partiel γ M w . En outre, on tient
