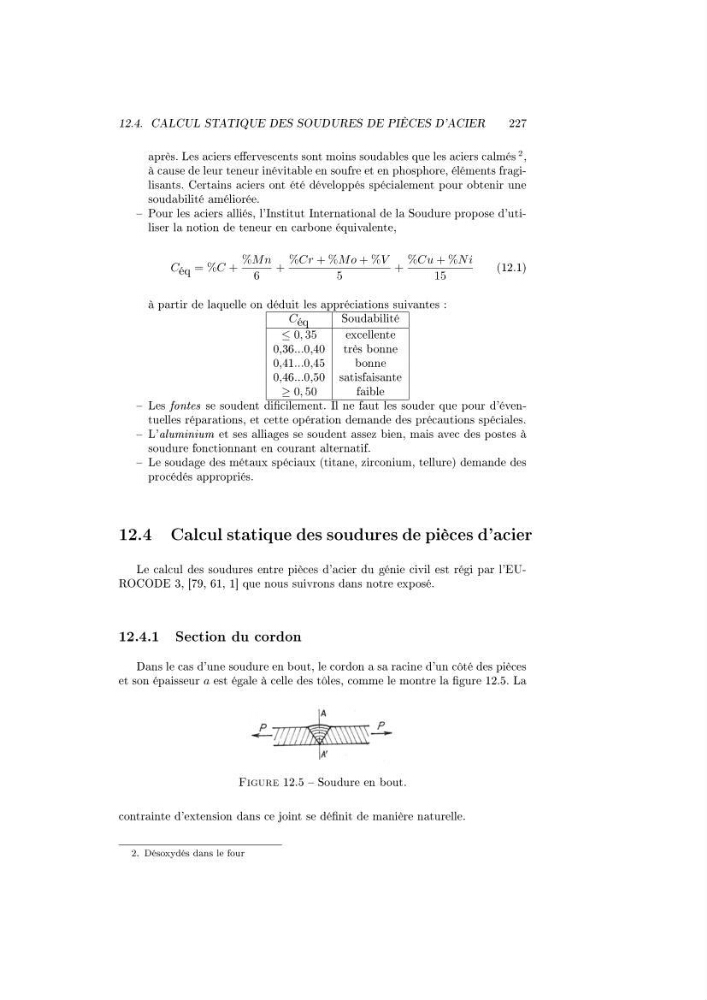

12.4. CALCUL STATIQUE DES SOUDURES DE PIÈCES D'ACIER
227
après. Les aciers eervescents sont moins soudables que les aciers calmés 2 ,
à cause de leur teneur inévitable en soufre et en phosphore, éléments fragilisants. Certains aciers ont été développés spécialement pour obtenir une
soudabilité améliorée.
Pour les aciers alliés, l'Institut International de la Soudure propose d'utiliser la notion de teneur en carbone équivalente,
C éq = %C +
%M n
6
+
%Cr + %M o + %V
5
+
%Cu + %N i
15
(12.1)
à partir de laquelle on déduit les appréciations suivantes :
C éq
Soudabilité
≤ 0, 35
excellente
0,36...0,40 très bonne
0,41...0,45
bonne
0,46...0,50 satisfaisante
≥ 0, 50
faible
Les fontes se soudent dicilement. Il ne faut les souder que pour d'éventuelles réparations, et cette opération demande des précautions spéciales.
L'aluminium et ses alliages se soudent assez bien, mais avec des postes à
soudure fonctionnant en courant alternatif.
Le soudage des métaux spéciaux (titane, zirconium, tellure) demande des
procédés appropriés.
12.4 Calcul statique des soudures de pièces d'acier
Le calcul des soudures entre pièces d'acier du génie civil est régi par l'EUROCODE 3, [79, 61, 1] que nous suivrons dans notre exposé.
12.4.1 Section du cordon
Dans le cas d'une soudure en bout, le cordon a sa racine d'un côté des pièces
et son épaisseur a est égale à celle des tôles, comme le montre la gure 12.5. La
Figure 12.5 Soudure en bout.
contrainte d'extension dans ce joint se dénit de manière naturelle.
2. Désoxydés dans le four
