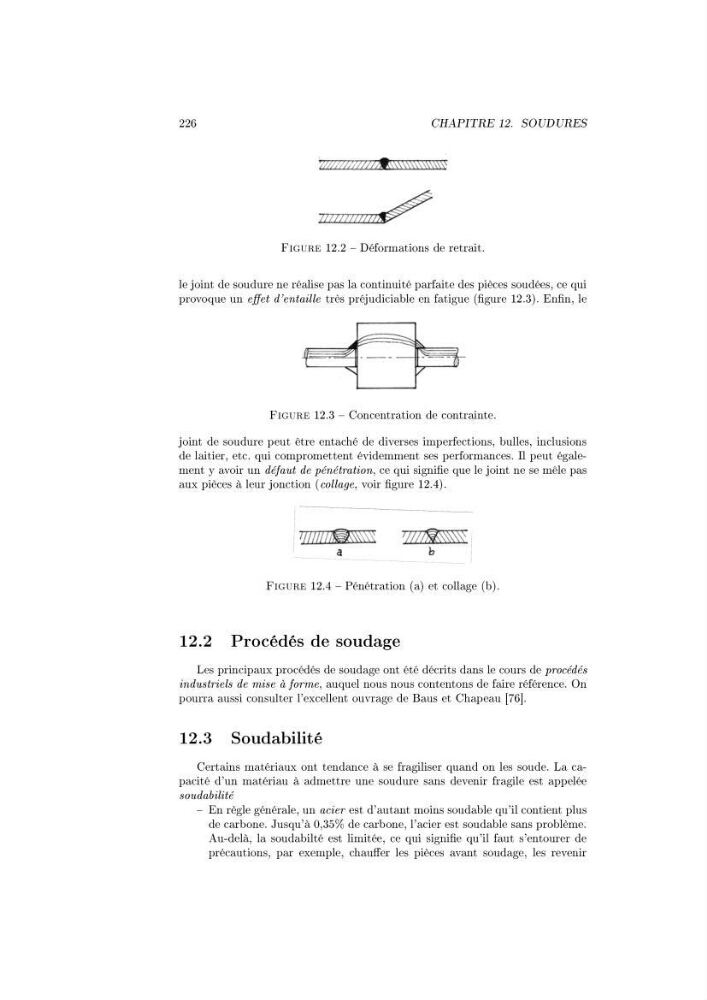

226
CHAPITRE 12. SOUDURES
Figure 12.2 Déformations de retrait.
le joint de soudure ne réalise pas la continuité parfaite des pièces soudées, ce qui
provoque un eet d'entaille très préjudiciable en fatigue (gure 12.3). Enn, le
Figure 12.3 Concentration de contrainte.
joint de soudure peut être entaché de diverses imperfections, bulles, inclusions
de laitier, etc. qui compromettent évidemment ses performances. Il peut également y avoir un défaut de pénétration, ce qui signie que le joint ne se mêle pas
aux pièces à leur jonction (collage, voir gure 12.4).
Figure 12.4 Pénétration (a) et collage (b).
12.2 Procédés de soudage
Les principaux procédés de soudage ont été décrits dans le cours de procédés
industriels de mise à forme, auquel nous nous contentons de faire référence. On
pourra aussi consulter l'excellent ouvrage de Baus et Chapeau [76].
12.3 Soudabilité
Certains matériaux ont tendance à se fragiliser quand on les soude. La capacité d'un matériau à admettre une soudure sans devenir fragile est appelée
soudabilité
En règle générale, un acier est d'autant moins soudable qu'il contient plus
de carbone. Jusqu'à 0,35% de carbone, l'acier est soudable sans problème.
Au-delà, la soudabilté est limitée, ce qui signie qu'il faut s'entourer de
précautions, par exemple, chauer les pièces avant soudage, les revenir
