12.6. RÉSISTANCE DES SOUDURES À LA FATIGUE
231

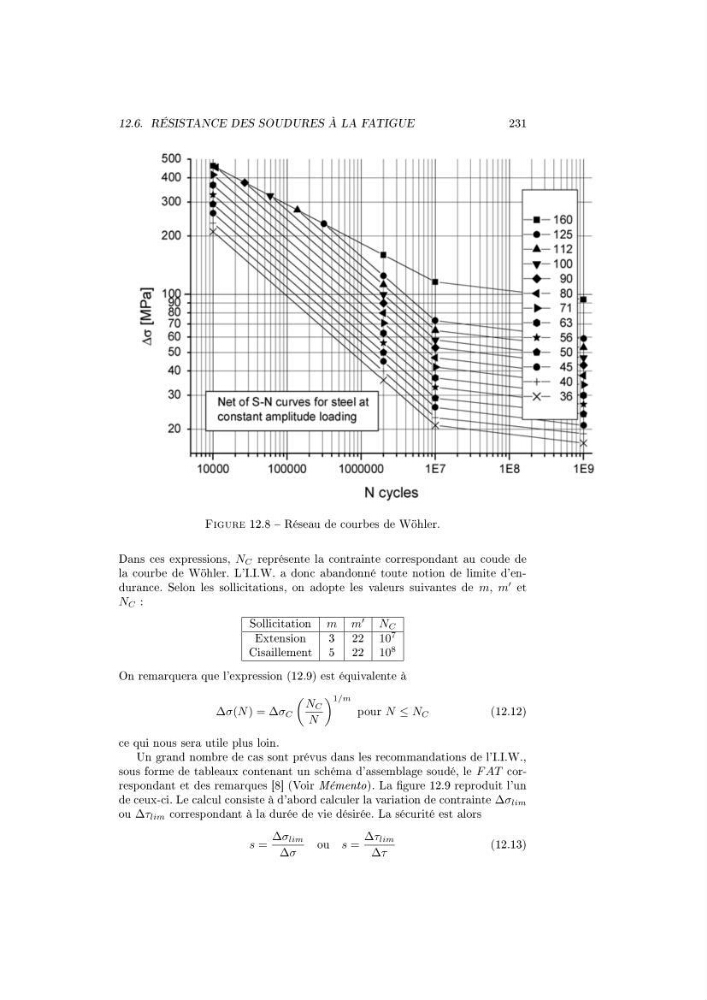

Figure 12.8 Réseau de courbes de Wöhler.
Dans ces expressions, N C représente la contrainte correspondant au coude de
la courbe de Wöhler. L'I.I.W. a donc abandonné toute notion de limite d'endurance. Selon les sollicitations, on adopte les valeurs suivantes de m, m
et
N C :
Sollicitation m m
N C
Extension
3 22 10
7
Cisaillement 5 22 10
8
On remarquera que l'expression (12.9) est équivalente à
∆σ(N ) = ∆σ C
N C
N
1/m
pour N ≤ N C
(12.12)
ce qui nous sera utile plus loin.
Un grand nombre de cas sont prévus dans les recommandations de l'I.I.W.,
sous forme de tableaux contenant un schéma d'assemblage soudé, le F AT correspondant et des remarques [8] (Voir Mémento). La gure 12.9 reproduit l'un
de ceux-ci. Le calcul consiste à d'abord calculer la variation de contrainte ∆σ lim
ou ∆τ lim correspondant à la durée de vie désirée. La sécurité est alors
s =
∆σ lim
∆σ
ou s =
∆τ lim
∆τ
(12.13)
