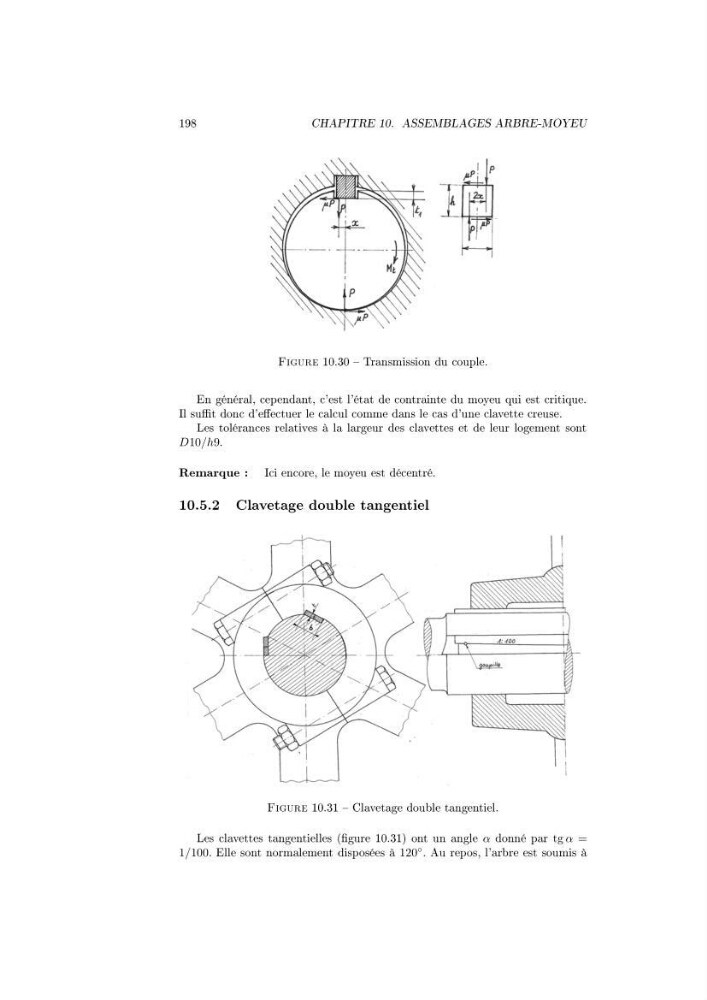

CHAPITRE 10. ASSEMBLAGES ARBRE-MOYEU
Figure 10.30 Transmission du couple.
En général, cependant, c'est l'état de contrainte du moyeu qui est critique.
Il sut donc d'eectuer le calcul comme dans le cas d'une clavette creuse.
Les tolérances relatives à la largeur des clavettes et de leur logement sont
D10/h9.
Remarque : Ici encore, le moyeu est décentré.
10.5.2 Clavetage double tangentiel
Figure 10.31 Clavetage double tangentiel.
Les clavettes tangentielles (gure 10.31) ont un angle α donné par tg α =
1/100. Elle sont normalement disposées à 120
◦
. Au repos, l'arbre est soumis à
