10.5. ASSEMBLAGES PAR OBSTACLE PRÉCONTRAINT
197

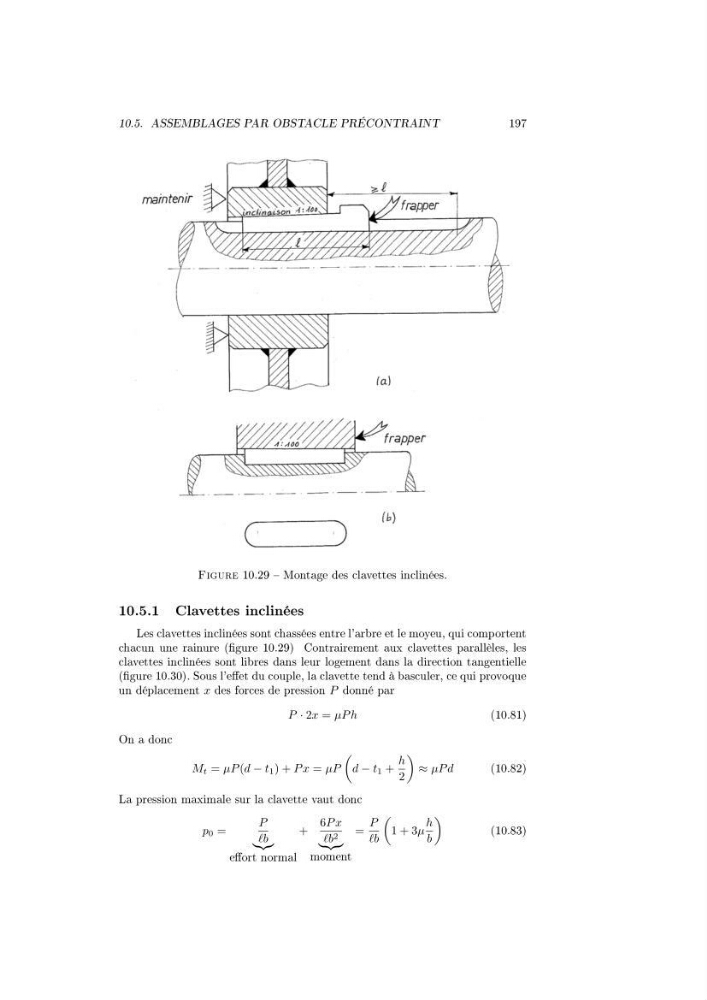

Figure 10.29 Montage des clavettes inclinées.
10.5.1 Clavettes inclinées
Les clavettes inclinées sont chassées entre l'arbre et le moyeu, qui comportent
chacun une rainure (gure 10.29) Contrairement aux clavettes parallèles, les
clavettes inclinées sont libres dans leur logement dans la direction tangentielle
(gure 10.30). Sous l'eet du couple, la clavette tend à basculer, ce qui provoque
un déplacement x des forces de pression P donné par
P · 2x = µP h
(10.81)
On a donc
M t = µP (d − t 1 ) + P x = µP
d − t 1 +
h
2
≈ µP d
(10.82)
La pression maximale sur la clavette vaut donc
p 0 =
P
b
eort normal
+
6P x
b 2
moment
=
P
b
1 + 3µ
h
b
(10.83)
