196
CHAPITRE 10. ASSEMBLAGES ARBRE-MOYEU

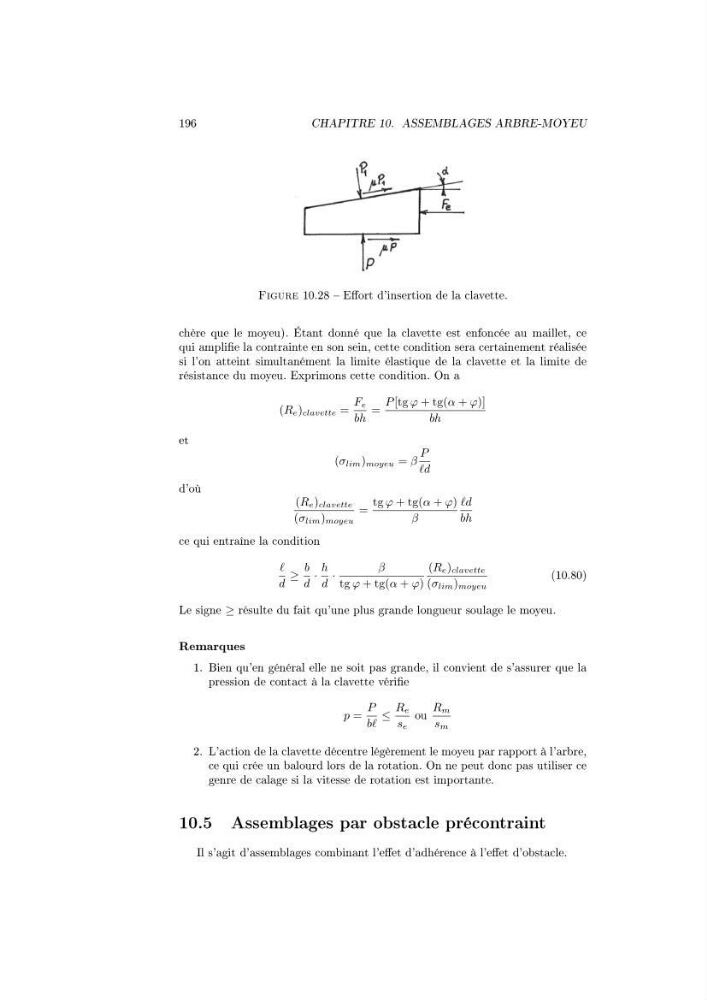

Figure 10.28 Eort d'insertion de la clavette.
chère que le moyeu). Étant donné que la clavette est enfoncée au maillet, ce
qui amplie la contrainte en son sein, cette condition sera certainement réalisée
si l'on atteint simultanément la limite élastique de la clavette et la limite de
résistance du moyeu. Exprimons cette condition. On a
(R e ) clavette =
F e
bh
=
P [tg ϕ + tg(α + ϕ)]
bh
et
(σ lim ) moyeu = β
P
d
d'où
(R e ) clavette
(σ lim ) moyeu
=
tg ϕ + tg(α + ϕ)
β
d
bh
ce qui entraîne la condition
d
≥
b
d
·
h
d
·
β
tg ϕ + tg(α + ϕ)
(R e ) clavette
(σ lim ) moyeu
(10.80)
Le signe ≥ résulte du fait qu'une plus grande longueur soulage le moyeu.
Remarques
1. Bien qu'en général elle ne soit pas grande, il convient de s'assurer que la
pression de contact à la clavette vérie
p =
P
bb
≤
R e
s e
ou
R m
s m
2. L'action de la clavette décentre légèrement le moyeu par rapport à l'arbre,
ce qui crée un balourd lors de la rotation. On ne peut donc pas utiliser ce
genre de calage si la vitesse de rotation est importante.
10.5 Assemblages par obstacle précontraint
Il s'agit d'assemblages combinant l'eet d'adhérence à l'eet d'obstacle.
