10.4. ASSEMBLAGES PAR EFFET D'ADHÉRENCE
195

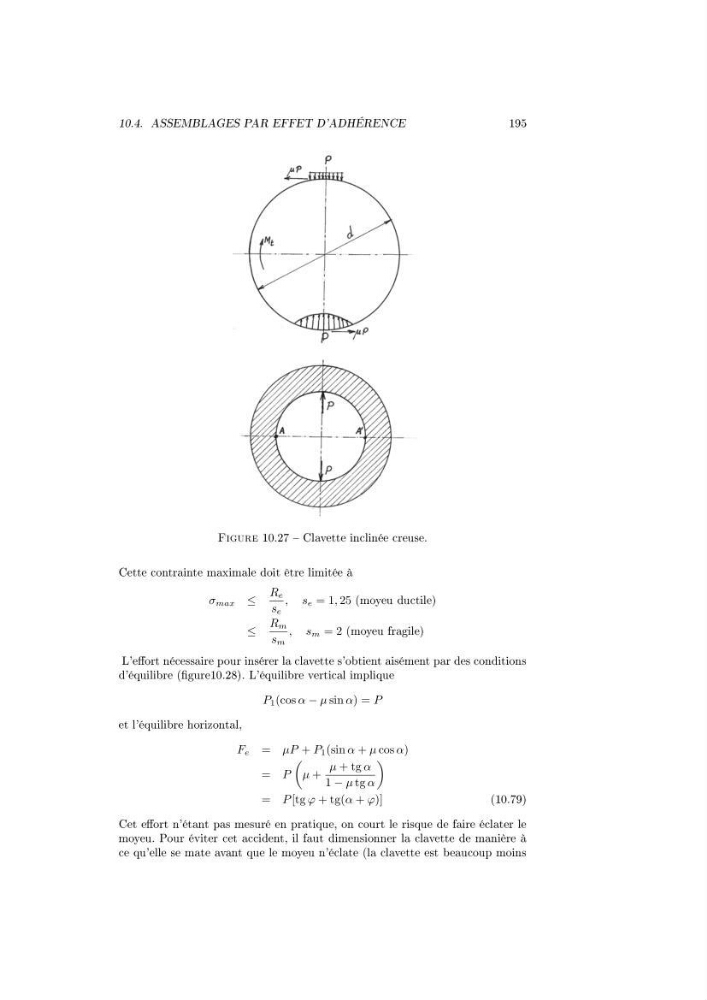

Figure 10.27 Clavette inclinée creuse.
Cette contrainte maximale doit être limitée à
σ max ≤
R e
s e
, s e = 1, 25 (moyeu ductile)
≤
R m
s m
, s m = 2 (moyeu fragile)
L'eort nécessaire pour insérer la clavette s'obtient aisément par des conditions
d'équilibre (gure10.28). L'équilibre vertical implique
P 1 (cos α − µ sin α) = P
et l'équilibre horizontal,
F e = µP + P 1 (sin α + µ cos α)
= P
µ +
µ + tg α
1 − µ tg α
= P [tg ϕ + tg(α + ϕ)]
(10.79)
Cet eort n'étant pas mesuré en pratique, on court le risque de faire éclater le
moyeu. Pour éviter cet accident, il faut dimensionner la clavette de manière à
ce qu'elle se mate avant que le moyeu n'éclate (la clavette est beaucoup moins
