10.5. ASSEMBLAGES PAR OBSTACLE PRÉCONTRAINT
199
des forces de compression P et P 1 , de telle sorte que (gure 10.32)

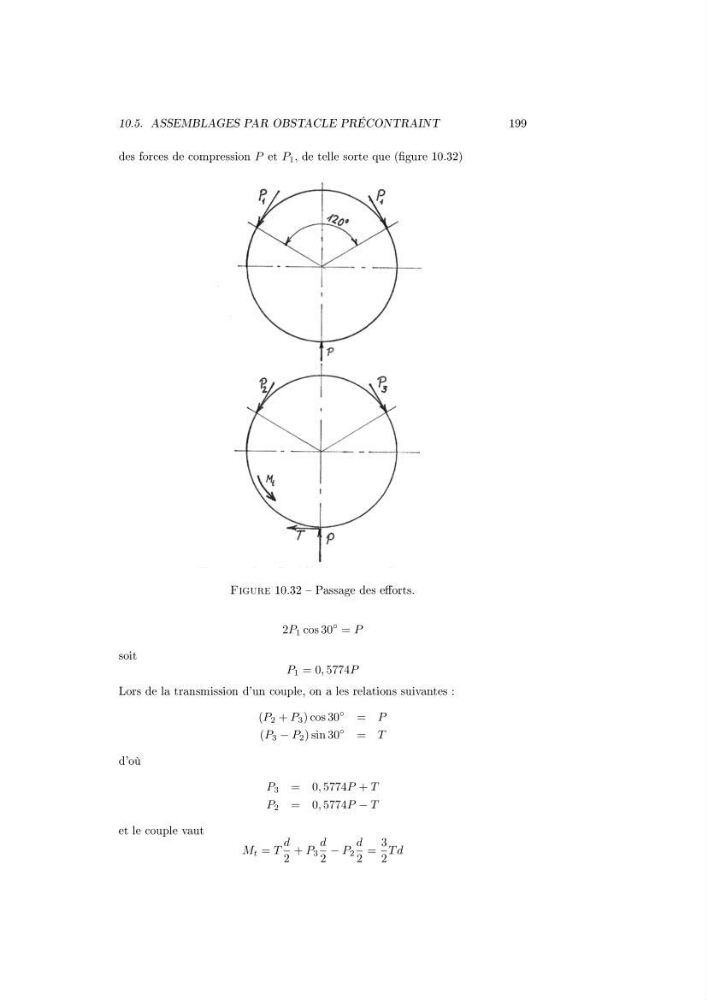

Figure 10.32 Passage des eorts.
2P 1 cos 30
◦ = P
soit
P 1 = 0, 5774P
Lors de la transmission d'un couple, on a les relations suivantes :
(P 2 + P 3 ) cos 30
◦
= P
(P 3 − P 2 ) sin 30
◦
= T
d'où
P 3 = 0, 5774P + T
P 2 = 0, 5774P − T
et le couple vaut
M t = T
d
2
+ P 3
d
2
− P 2
d
2
=
3
2
T d
