10.4. ASSEMBLAGES PAR EFFET D'ADHÉRENCE
193

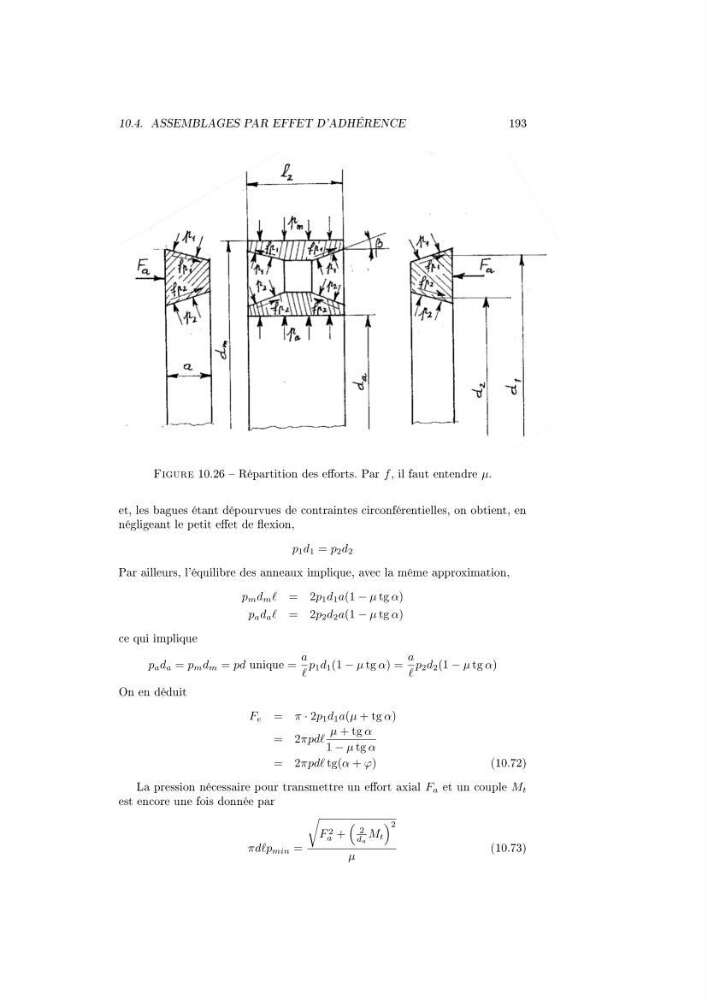

Figure 10.26 Répartition des eorts. Par f , il faut entendre µ.
et, les bagues étant dépourvues de contraintes circonférentielles, on obtient, en
négligeant le petit eet de exion,
p 1 d 1 = p 2 d 2
Par ailleurs, l'équilibre des anneaux implique, avec la même approximation,
p m d m = 2p 1 d 1 a(1 − µ tg α)
p a d a = 2p 2 d 2 a(1 − µ tg α)
ce qui implique
p a d a = p m d m = pd unique =
a
p 1 d 1 (1 − µ tg α) =
a
p 2 d 2 (1 − µ tg α)
On en déduit
F e = π · 2p 1 d 1 a(µ + tg α)
= 2πpdd
µ + tg α
1 − µ tg α
= 2πpdd tg(α + ϕ)
(10.72)
La pression nécessaire pour transmettre un eort axial F a et un couple M t
est encore une fois donnée par
πddp min =
F 2
a +
2
da M t
2
µ
(10.73)
193
