CHAPITRE 10. ASSEMBLAGES ARBRE-MOYEU
et on en déduit
(∆F e ) max = 0, 557πd m p max
(10.69)
(F e ) max = F 0 + (∆F e ) max
(10.70)
Si l'on se donne un procédé de serrage des vis, on vériera que
(F e ) max
(F e ) min
≥ α b
(10.71)
Si ce n'est pas le cas, on peut ajouter des anneaux (jusqu'à 4 paires, après cela
ne change pratiquement plus rien) ou alors, augmenter les diamètres.
La force de serrage à prescrire est 0, 9(F e ) max . Elle est à diviser entre les vis.
10.4.7 Ensemble de serrage RINGFEDER DYNABLOC

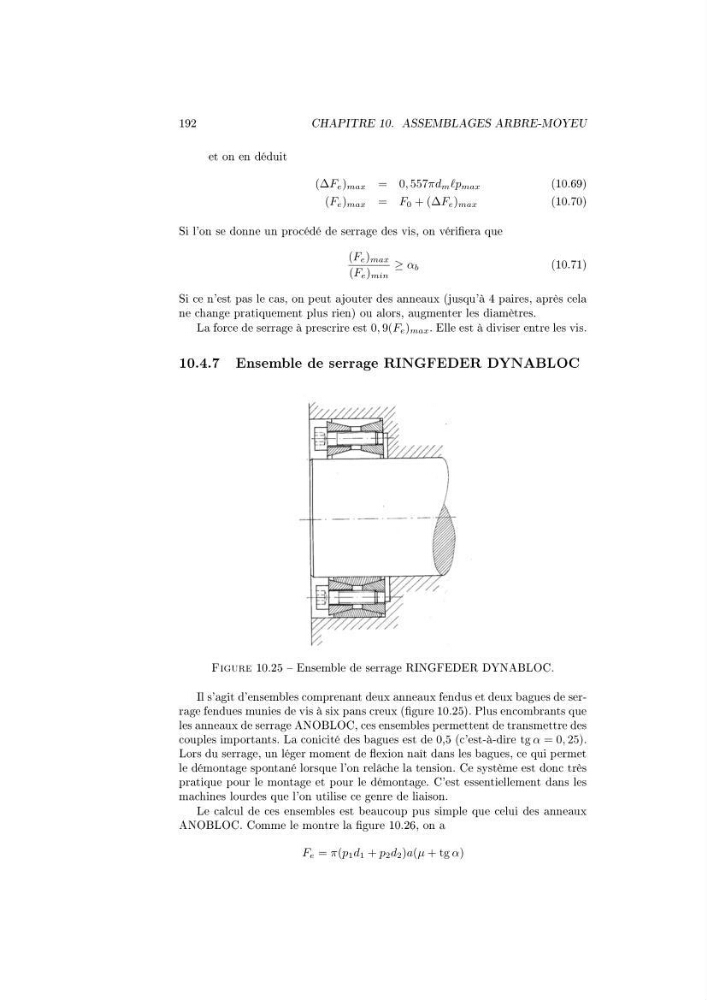

Figure 10.25 Ensemble de serrage RINGFEDER DYNABLOC.
Il s'agit d'ensembles comprenant deux anneaux fendus et deux bagues de serrage fendues munies de vis à six pans creux (gure 10.25). Plus encombrants que
les anneaux de serrage ANOBLOC, ces ensembles permettent de transmettre des
couples importants. La conicité des bagues est de 0,5 (c'est-à-dire tg α = 0, 25).
Lors du serrage, un léger moment de exion naît dans les bagues, ce qui permet
le démontage spontané lorsque l'on relâche la tension. Ce système est donc très
pratique pour le montage et pour le démontage. C'est essentiellement dans les
machines lourdes que l'on utilise ce genre de liaison.
Le calcul de ces ensembles est beaucoup pus simple que celui des anneaux
ANOBLOC. Comme le montre la gure 10.26, on a
F e = π(p 1 d 1 + p 2 d 2 )a(µ + tg α)
