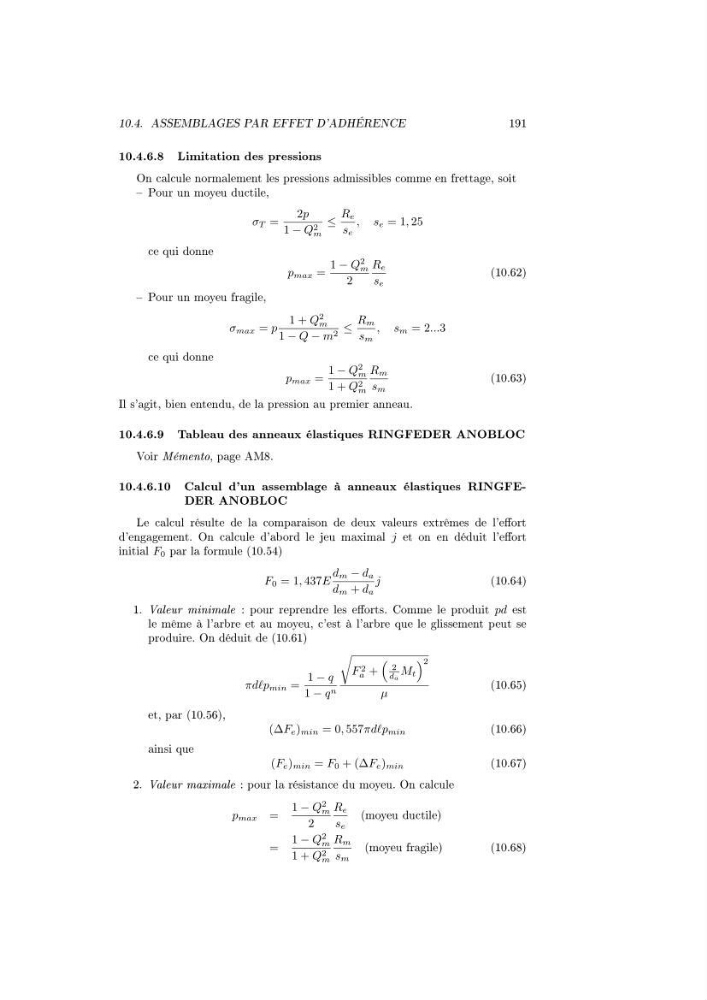

10.4. ASSEMBLAGES PAR EFFET D'ADHÉRENCE
191
10.4.6.8 Limitation des pressions
On calcule normalement les pressions admissibles comme en frettage, soit
Pour un moyeu ductile,
σ T =
2p
1 − Q 2
m
≤
R e
s e
, s e = 1, 25
ce qui donne
p max =
1 − Q
2
m
2
R e
s e
(10.62)
Pour un moyeu fragile,
σ max = p
1 + Q
2
m
1 − Q − m 2 ≤
R m
s m
, s m = 2...3
ce qui donne
p max =
1 − Q
2
m
1 + Q 2
m
R m
s m
(10.63)
Il s'agit, bien entendu, de la pression au premier anneau.
10.4.6.9 Tableau des anneaux élastiques RINGFEDER ANOBLOC
Voir Mémento, page AM8.
10.4.6.10 Calcul d'un assemblage à anneaux élastiques RINGFEDER ANOBLOC
Le calcul résulte de la comparaison de deux valeurs extrêmes de l'eort
d'engagement. On calcule d'abord le jeu maximal j et on en déduit l'eort
initial F 0 par la formule (10.54)
F 0 = 1, 437E
d m − d a
d m + d a
j
(10.64)
1. Valeur minimale : pour reprendre les eorts. Comme le produit pd est
le même à l'arbre et au moyeu, c'est à l'arbre que le glissement peut se
produire. On déduit de (10.61)
πddp min =
1 − q
1 − q n
F 2
a +
2
da M t
2
µ
(10.65)
et, par (10.56),
(∆F e ) min = 0, 557πddp min
(10.66)
ainsi que
(F e ) min = F 0 + (∆F e ) min
(10.67)
2. Valeur maximale : pour la résistance du moyeu. On calcule
p max =
1 − Q
2
m
2
R e
s e
(moyeu ductile)
=
1 − Q
2
m
1 + Q 2
m
R m
s m
(moyeu fragile)
(10.68)
