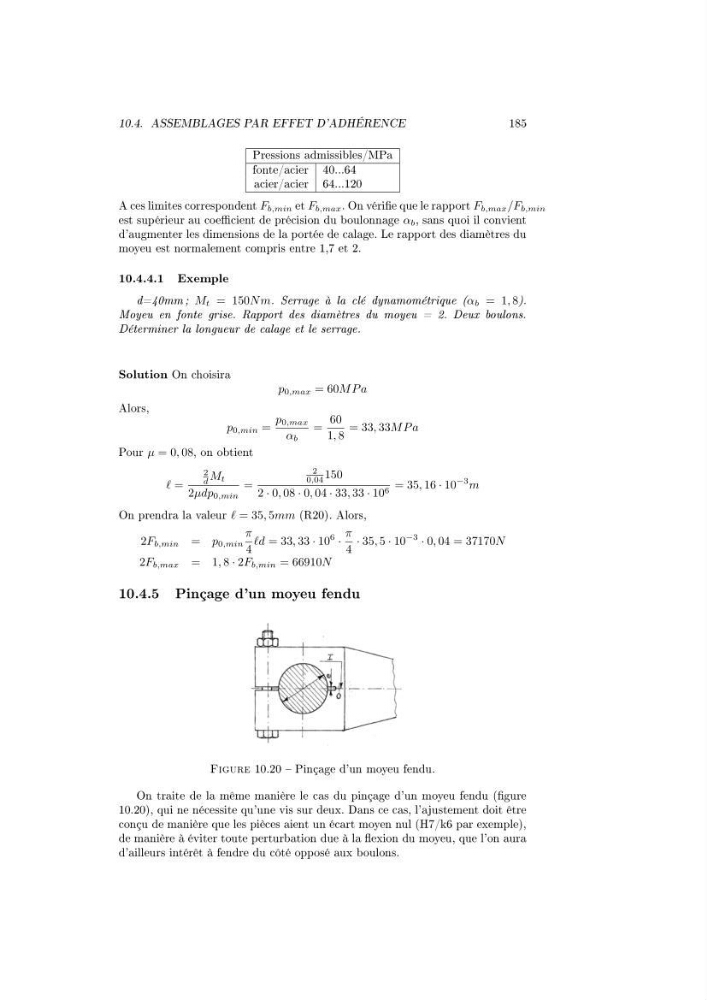

10.4. ASSEMBLAGES PAR EFFET D'ADHÉRENCE
185
Pressions admissibles/MPa
fonte/acier 40...64
acier/acier 64...120
A ces limites correspondent F b,min et F b,max . On vérie que le rapport F b,max /F b,min
est supérieur au coecient de précision du boulonnage α b , sans quoi il convient
d'augmenter les dimensions de la portée de calage. Le rapport des diamètres du
moyeu est normalement compris entre 1,7 et 2.
10.4.4.1 Exemple
d=40mm ; M t = 150N m. Serrage à la clé dynamométrique (α b = 1, 8).
Moyeu en fonte grise. Rapport des diamètres du moyeu = 2. Deux boulons.
Déterminer la longueur de calage et le serrage.
Solution On choisira
p 0,max = 60M P a
Alors,
p 0,min =
p 0,max
α b
=
60
1, 8
= 33, 33M P a
Pour µ = 0, 08, on obtient
=
2
d M t
2µdp 0,min
=
2
0,04 150
2 · 0, 08 · 0, 04 · 33, 33 · 10 6 = 35, 16 · 10
−3 m
On prendra la valeur = 35, 5mm (R20). Alors,
2F b,min = p 0,min
π
4
d = 33, 33 · 10
6 ·
π
4
· 35, 5 · 10
−3 · 0, 04 = 37170N
2F b,max = 1, 8 · 2F b,min = 66910N
10.4.5 Pinçage d'un moyeu fendu
Figure 10.20 Pinçage d'un moyeu fendu.
On traite de la même manière le cas du pinçage d'un moyeu fendu (gure
10.20), qui ne nécessite qu'une vis sur deux. Dans ce cas, l'ajustement doit être
conçu de manière que les pièces aient un écart moyen nul (H7/k6 par exemple),
de manière à éviter toute perturbation due à la exion du moyeu, que l'on aura
d'ailleurs intérêt à fendre du côté opposé aux boulons.
