186
CHAPITRE 10. ASSEMBLAGES ARBRE-MOYEU
10.4.6 Anneaux élastiques RINGFEDER ANOBLOC
10.4.6.1 Description

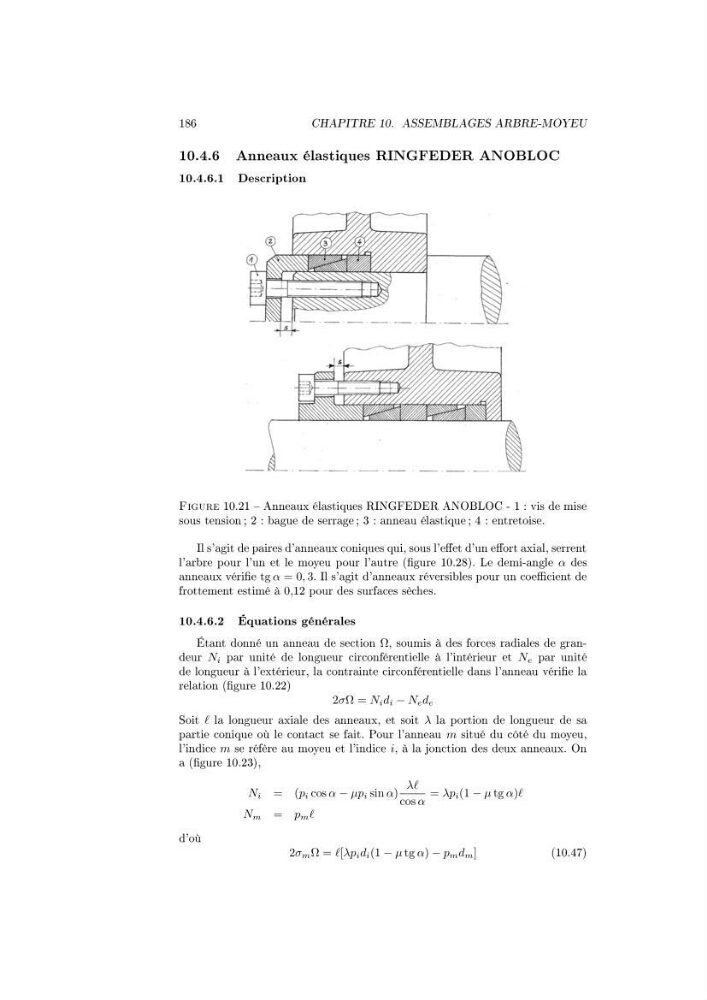

Figure 10.21 Anneaux élastiques RINGFEDER ANOBLOC - 1 : vis de mise
sous tension ; 2 : bague de serrage ; 3 : anneau élastique ; 4 : entretoise.
Il s'agit de paires d'anneaux coniques qui, sous l'eet d'un eort axial, serrent
l'arbre pour l'un et le moyeu pour l'autre (gure 10.28). Le demi-angle α des
anneaux vérie tg α = 0, 3. Il s'agit d'anneaux réversibles pour un coecient de
frottement estimé à 0,12 pour des surfaces sèches.
10.4.6.2 Équations générales
Étant donné un anneau de section Ω, soumis à des forces radiales de grandeur N i par unité de longueur circonférentielle à l'intérieur et N e par unité
de longueur à l'extérieur, la contrainte circonférentielle dans l'anneau vérie la
relation (gure 10.22)
2σΩ = N i d i − N e d e
Soit la longueur axiale des anneaux, et soit λ la portion de longueur de sa
partie conique où le contact se fait. Pour l'anneau m situé du côté du moyeu,
l'indice m se réfère au moyeu et l'indice i, à la jonction des deux anneaux. On
a (gure 10.23),
N i = (p i cos α − µp i sin α)
λλ
cos α
= λp i (1 − µ tg α)
N m = p m
d'où
2σ m Ω = [λp i d i (1 − µ tg α) − p m d m ]
(10.47)
