10.4. ASSEMBLAGES PAR EFFET D'ADHÉRENCE
183
Comme dans le cas du frettage, la valeur minimale de la pression se détermine
à l'aide du couple à transmettre et la valeur maximale dépend de la résistance
de contact. Mais la tolérance porte ici sur la précision de la valeur du serrage,
qui se mesure à l'aide du coecient
α b =
serrage maximum
serrage minimum
On admet pour ce coecient les valeurs suivantes :
Procédé de serrage α b
Clé dynamométrique 1,8
Mesure de u a 1,6
Serrage par une clé de longueur réduite 3
La valeur à prescrire pour la force de serrage ou le déplacement axial est égale
à 9/10 de la valeur maximale, de manière à éviter les surcharges.
10.4.4 Pinçage

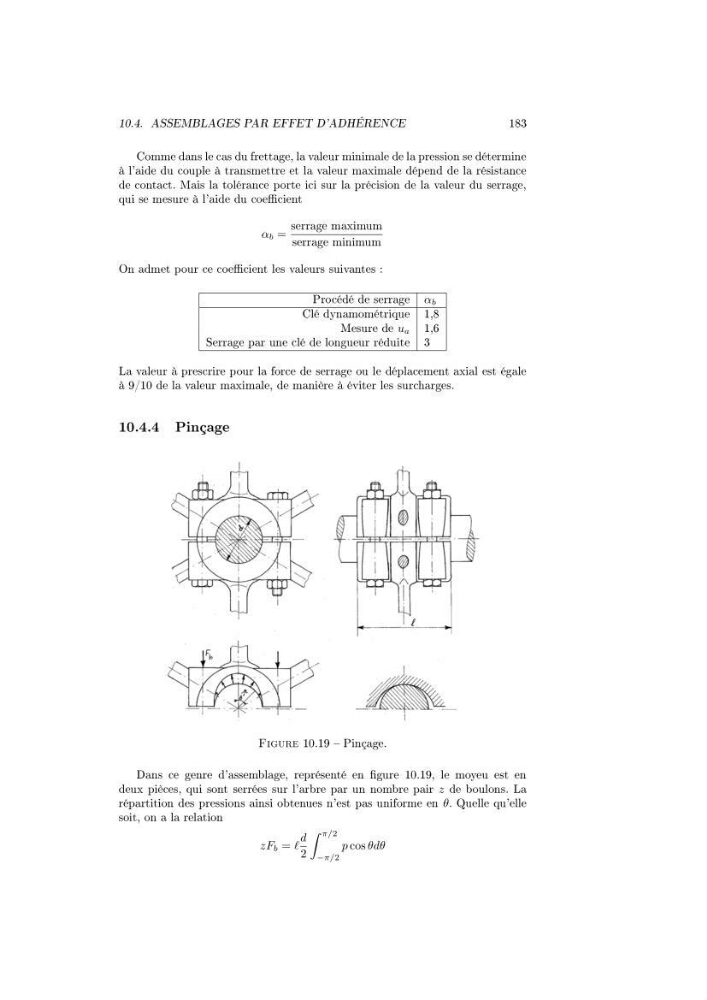

Figure 10.19 Pinçage.
Dans ce genre d'assemblage, représenté en gure 10.19, le moyeu est en
deux pièces, qui sont serrées sur l'arbre par un nombre pair z de boulons. La
répartition des pressions ainsi obtenues n'est pas uniforme en θ. Quelle qu'elle
soit, on a la relation
zF b =
d
2
π/2
−π/2
p cos θdθ
