1.3. RHÉOGRAMME DE LA PUISSANCE
7

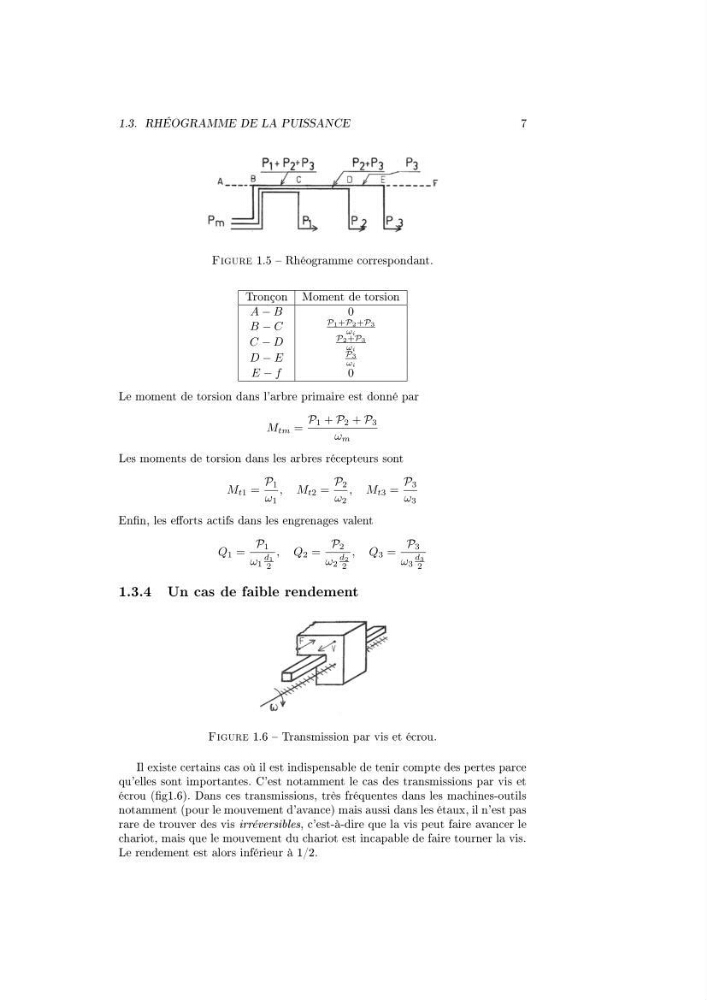

Figure 1.5 Rhéogramme correspondant.
Tronçon Moment de torsion
A − B
0
B − C
P1+P2+P3
ωi
C − D
P2+P3
ωi
D − E
P3
ωi
E − f
0
Le moment de torsion dans l'arbre primaire est donné par
M tm =
P 1 + P 2 + P 3
ω m
Les moments de torsion dans les arbres récepteurs sont
M t1 =
P 1
ω 1
, M t2 =
P 2
ω 2
, M t3 =
P 3
ω 3
Enn, les eorts actifs dans les engrenages valent
Q 1 =
P 1
ω 1
d1
2
, Q 2 =
P 2
ω 2
d2
2
, Q 3 =
P 3
ω 3
d3
2
1.3.4 Un cas de faible rendement
Figure 1.6 Transmission par vis et écrou.
Il existe certains cas où il est indispensable de tenir compte des pertes parce
qu'elles sont importantes. C'est notamment le cas des transmissions par vis et
écrou (g1.6). Dans ces transmissions, très fréquentes dans les machines-outils
notamment (pour le mouvement d'avance) mais aussi dans les étaux, il n'est pas
rare de trouver des vis irréversibles, c'est-à-dire que la vis peut faire avancer le
chariot, mais que le mouvement du chariot est incapable de faire tourner la vis.
Le rendement est alors inférieur à 1/2.
