10.3. ASSEMBLAGES PAR EFFET D'OBSTACLE
167
Les proportions normales sont
d/D = 0, 2...0, 3
D moyeu /D = (D + 2e)/D = 2, 5 (fonte) ou 2 (acier coulé ou laminé)
Les ajustements se font comme suit :
Trou de goupille pleine :
0, 8...1, 2mm : H8
1, 5...3mm : H9
> 3mm : H11
Trou de goupille élastique : H12
Goupille elle-même : h11
10.3.5 Prols polygonaux

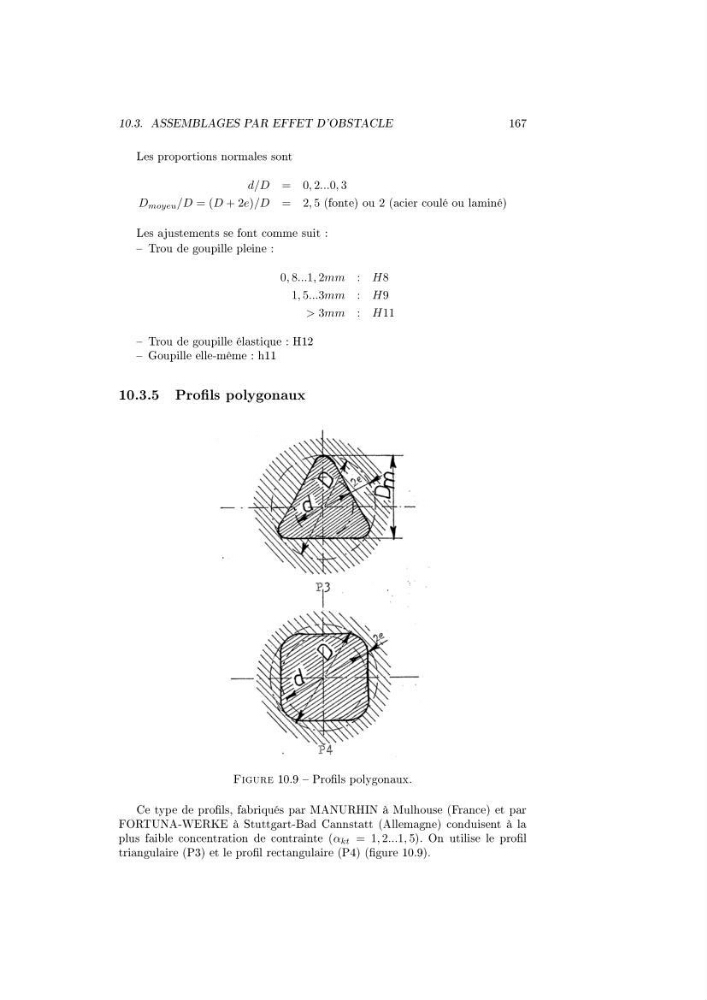

Figure 10.9 Prols polygonaux.
Ce type de prols, fabriqués par MANURHIN à Mulhouse (France) et par
FORTUNA-WERKE à Stuttgart-Bad Cannstatt (Allemagne) conduisent à la
plus faible concentration de contrainte (α kt = 1, 2...1, 5). On utilise le prol
triangulaire (P3) et le prol rectangulaire (P4) (gure 10.9).
