10.3. ASSEMBLAGES PAR EFFET D'OBSTACLE
161

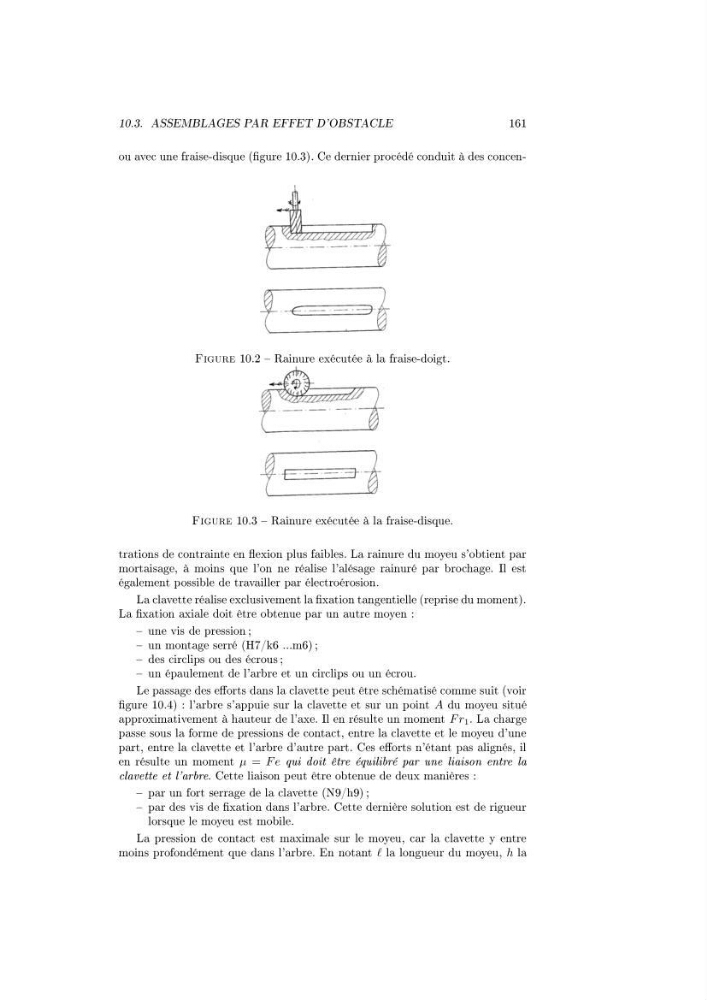

ou avec une fraise-disque (gure 10.3). Ce dernier procédé conduit à des concenFigure 10.2 Rainure exécutée à la fraise-doigt.
Figure 10.3 Rainure exécutée à la fraise-disque.
trations de contrainte en exion plus faibles. La rainure du moyeu s'obtient par
mortaisage, à moins que l'on ne réalise l'alésage rainuré par brochage. Il est
également possible de travailler par électroérosion.
La clavette réalise exclusivement la xation tangentielle (reprise du moment).
La xation axiale doit être obtenue par un autre moyen :
une vis de pression ;
un montage serré (H7/k6 ...m6) ;
des circlips ou des écrous ;
un épaulement de l'arbre et un circlips ou un écrou.
Le passage des eorts dans la clavette peut être schématisé comme suit (voir
gure 10.4) : l'arbre s'appuie sur la clavette et sur un point A du moyeu situé
approximativement à hauteur de l'axe. Il en résulte un moment F r 1 . La charge
passe sous la forme de pressions de contact, entre la clavette et le moyeu d'une
part, entre la clavette et l'arbre d'autre part. Ces eorts n'étant pas alignés, il
en résulte un moment µ = F e qui doit être équilibré par une liaison entre la
clavette et l'arbre. Cette liaison peut être obtenue de deux manières :
par un fort serrage de la clavette (N9/h9) ;
par des vis de xation dans l'arbre. Cette dernière solution est de rigueur
lorsque le moyeu est mobile.
La pression de contact est maximale sur le moyeu, car la clavette y entre
moins profondément que dans l'arbre. En notant la longueur du moyeu, h la
