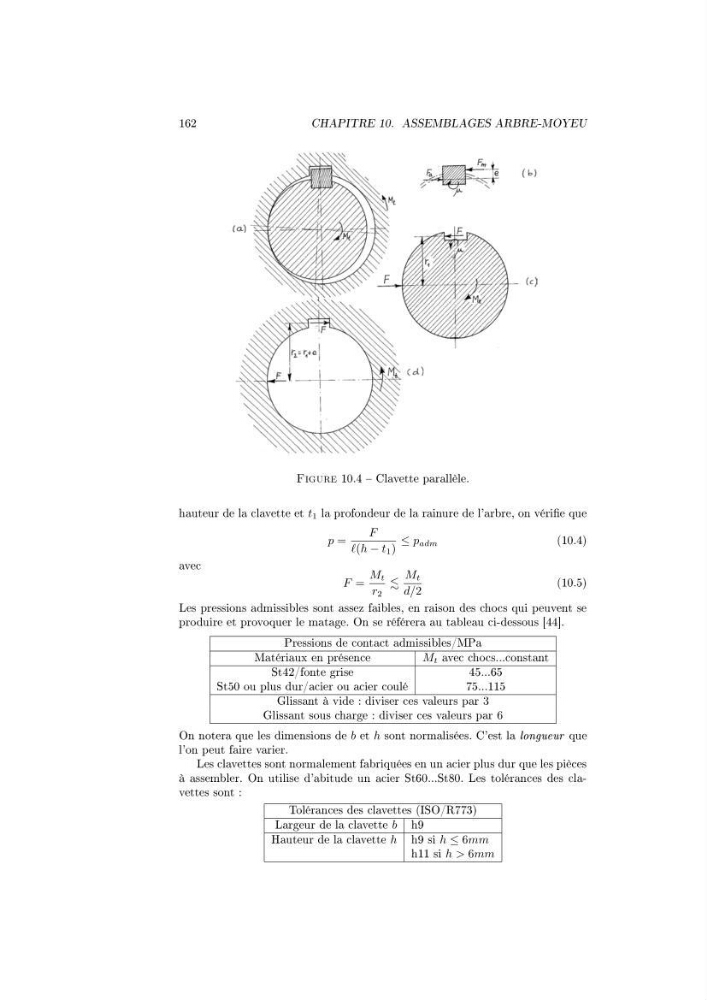

Figure 10.4 Clavette parallèle.
hauteur de la clavette et t 1 la profondeur de la rainure de l'arbre, on vérie que
p =
F
(h − t 1 )
≤ p adm
(10.4)
avec
F =
M t
r 2
M t
d/2
(10.5)
Les pressions admissibles sont assez faibles, en raison des chocs qui peuvent se
produire et provoquer le matage. On se référera au tableau ci-dessous [44].
Pressions de contact admissibles/MPa
Matériaux en présence
M t avec chocs...constant
St42/fonte grise
45...65
St50 ou plus dur/acier ou acier coulé
75...115
Glissant à vide : diviser ces valeurs par 3
Glissant sous charge : diviser ces valeurs par 6
On notera que les dimensions de b et h sont normalisées. C'est la longueur que
l'on peut faire varier.
Les clavettes sont normalement fabriquées en un acier plus dur que les pièces
à assembler. On utilise d'abitude un acier St60...St80. Les tolérances des clavettes sont :
Tolérances des clavettes (ISO/R773)
Largeur de la clavette b h9
Hauteur de la clavette h h9 si h ≤ 6mm
h11 si h > 6mm
