160
CHAPITRE 10. ASSEMBLAGES ARBRE-MOYEU

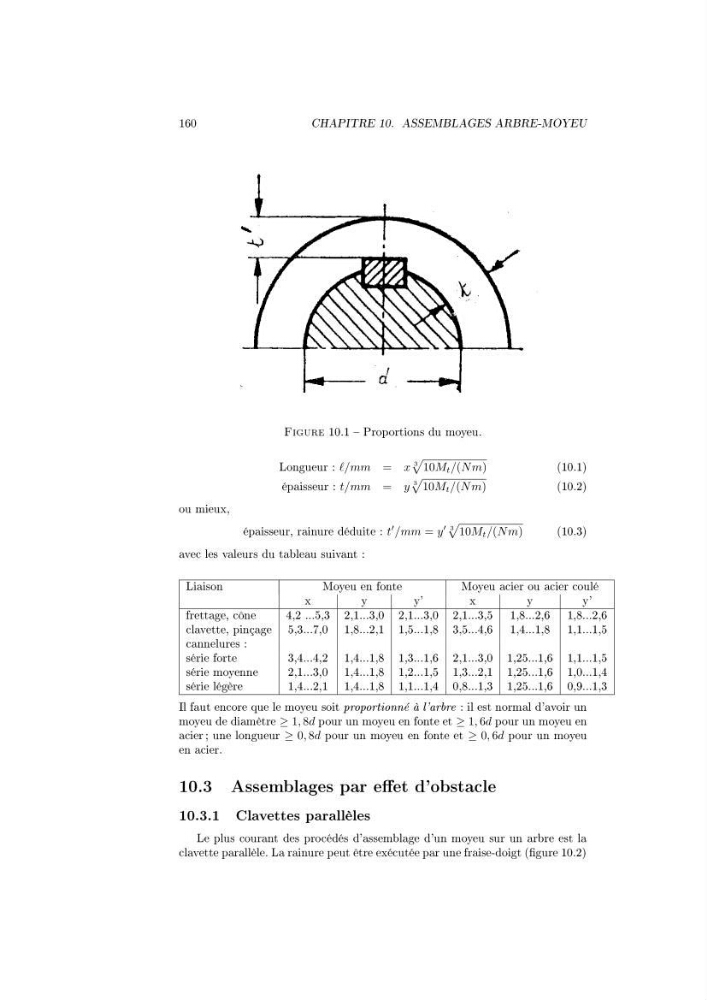

Figure 10.1 Proportions du moyeu.
Longueur : /mm = x
3
10M t /(N m)
(10.1)
épaisseur : t/mm = y
3
10M t /(N m)
(10.2)
ou mieux,
épaisseur, rainure déduite : t
/mm = y
3
10M t /(N m)
(10.3)
avec les valeurs du tableau suivant :
Liaison
Moyeu en fonte
Moyeu acier ou acier coulé
x
y
y'
x
y
y'
frettage, cône
4,2 ...5,3 2,1...3,0 2,1...3,0 2,1...3,5 1,8...2,6 1,8...2,6
clavette, pinçage 5,3...7,0 1,8...2,1 1,5...1,8 3,5...4,6 1,4...1,8 1,1...1,5
cannelures :
série forte
3,4...4,2 1,4...1,8 1,3...1,6 2,1...3,0 1,25...1,6 1,1...1,5
série moyenne
2,1...3,0 1,4...1,8 1,2...1,5 1,3...2,1 1,25...1,6 1,0...1,4
série légère
1,4...2,1 1,4...1,8 1,1...1,4 0,8...1,3 1,25...1,6 0,9...1,3
Il faut encore que le moyeu soit proportionné à l'arbre : il est normal d'avoir un
moyeu de diamètre ≥ 1, 8d pour un moyeu en fonte et ≥ 1, 6d pour un moyeu en
acier ; une longueur ≥ 0, 8d pour un moyeu en fonte et ≥ 0, 6d pour un moyeu
en acier.
10.3 Assemblages par eet d'obstacle
10.3.1 Clavettes parallèles
Le plus courant des procédés d'assemblage d'un moyeu sur un arbre est la
clavette parallèle. La rainure peut être exécutée par une fraise-doigt (gure 10.2)
