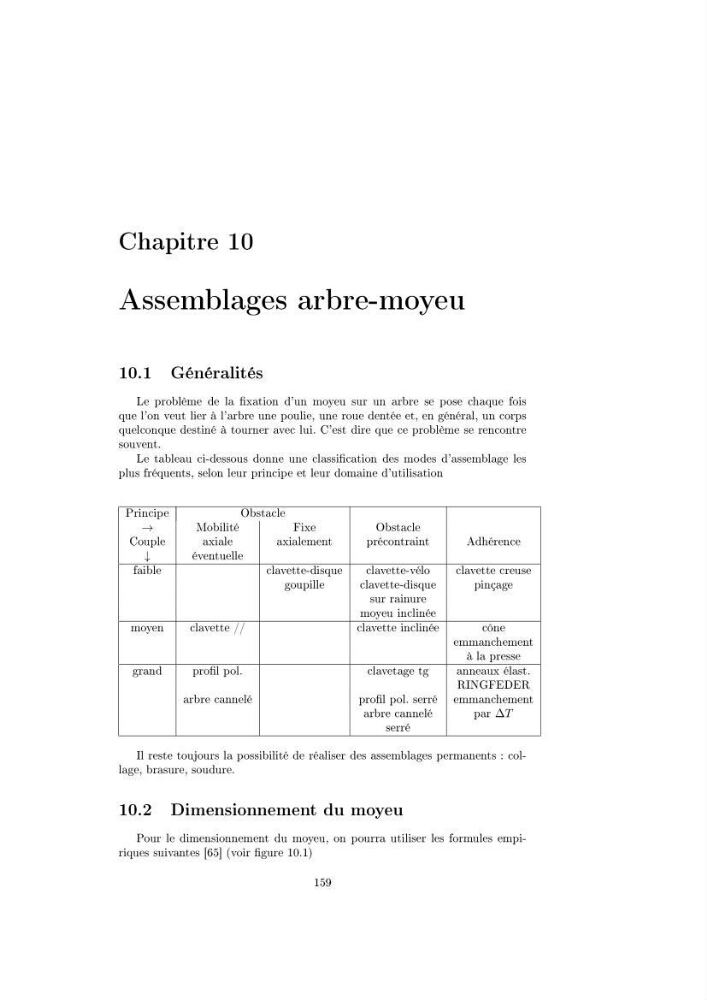

Chapitre 10
Assemblages arbre-moyeu
10.1 Généralités
Le problème de la xation d'un moyeu sur un arbre se pose chaque fois
que l'on veut lier à l'arbre une poulie, une roue dentée et, en général, un corps
quelconque destiné à tourner avec lui. C'est dire que ce problème se rencontre
souvent.
Le tableau ci-dessous donne une classication des modes d'assemblage les
plus fréquents, selon leur principe et leur domaine d'utilisation
Principe
Obstacle
→
Mobilité
Fixe
Obstacle
Couple
axiale
axialement
précontraint
Adhérence
↓
éventuelle
faible
clavette-disque
clavette-vélo
clavette creuse
goupille
clavette-disque
pinçage
sur rainure
moyeu inclinée
moyen
clavette //
clavette inclinée
cône
emmanchement
à la presse
grand
prol pol.
clavetage tg
anneaux élast.
RINGFEDER
arbre cannelé
prol pol. serré emmanchement
arbre cannelé
par ∆T
serré
Il reste toujours la possibilité de réaliser des assemblages permanents : collage, brasure, soudure.
10.2 Dimensionnement du moyeu
Pour le dimensionnement du moyeu, on pourra utiliser les formules empiriques suivantes [65] (voir gure 10.1)
159
