1.3. RHÉOGRAMME DE LA PUISSANCE
5

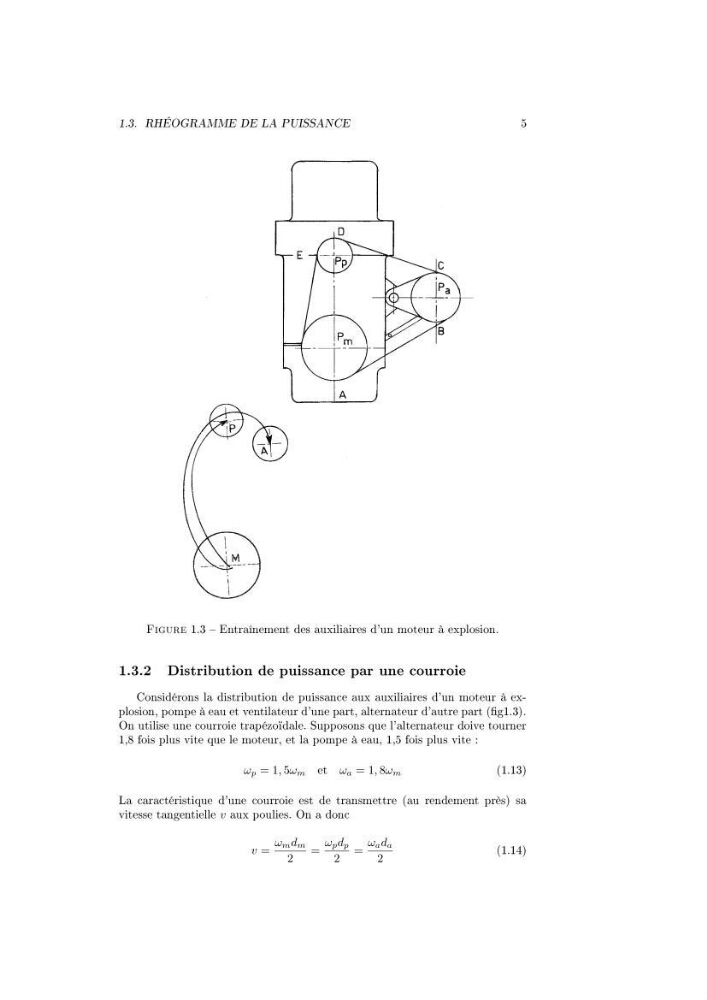

Figure 1.3 Entraînement des auxiliaires d'un moteur à explosion.
1.3.2 Distribution de puissance par une courroie
Considérons la distribution de puissance aux auxiliaires d'un moteur à explosion, pompe à eau et ventilateur d'une part, alternateur d'autre part (g1.3).
On utilise une courroie trapézoïdale. Supposons que l'alternateur doive tourner
1,8 fois plus vite que le moteur, et la pompe à eau, 1,5 fois plus vite :
ω p = 1, 5ω m et ω a = 1, 8ω m
(1.13)
La caractéristique d'une courroie est de transmettre (au rendement près) sa
vitesse tangentielle v aux poulies. On a donc
v =
ω m d m
2
=
ω p d p
2
=
ω a d a
2
(1.14)
