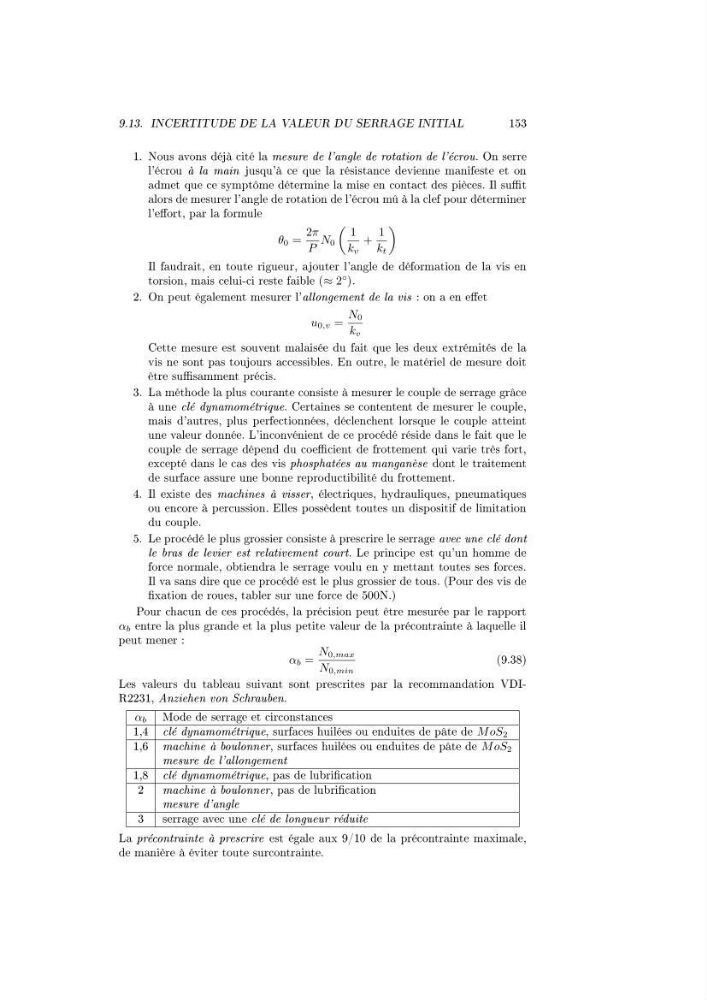

9.13. INCERTITUDE DE LA VALEUR DU SERRAGE INITIAL
153
1. Nous avons déjà cité la mesure de l'angle de rotation de l'écrou. On serre
l'écrou à la main jusqu'à ce que la résistance devienne manifeste et on
admet que ce symptôme détermine la mise en contact des pièces. Il sut
alors de mesurer l'angle de rotation de l'écrou mû à la clef pour déterminer
l'eort, par la formule
θ 0 =
2π
P
N 0
1
k v
+
1
k t
Il faudrait, en toute rigueur, ajouter l'angle de déformation de la vis en
torsion, mais celui-ci reste faible (≈ 2
◦
).
2. On peut également mesurer l'allongement de la vis : on a en eet
u 0,v =
N 0
k v
Cette mesure est souvent malaisée du fait que les deux extrémités de la
vis ne sont pas toujours accessibles. En outre, le matériel de mesure doit
être susamment précis.
3. La méthode la plus courante consiste à mesurer le couple de serrage grâce
à une clé dynamométrique. Certaines se contentent de mesurer le couple,
mais d'autres, plus perfectionnées, déclenchent lorsque le couple atteint
une valeur donnée. L'inconvénient de ce procédé réside dans le fait que le
couple de serrage dépend du coecient de frottement qui varie très fort,
excepté dans le cas des vis phosphatées au manganèse dont le traitement
de surface assure une bonne reproductibilité du frottement.
4. Il existe des machines à visser, électriques, hydrauliques, pneumatiques
ou encore à percussion. Elles possèdent toutes un dispositif de limitation
du couple.
5. Le procédé le plus grossier consiste à prescrire le serrage avec une clé dont
le bras de levier est relativement court. Le principe est qu'un homme de
force normale, obtiendra le serrage voulu en y mettant toutes ses forces.
Il va sans dire que ce procédé est le plus grossier de tous. (Pour des vis de
xation de roues, tabler sur une force de 500N.)
Pour chacun de ces procédés, la précision peut être mesurée par le rapport
α b entre la plus grande et la plus petite valeur de la précontrainte à laquelle il
peut mener :
α b =
N 0,max
N 0,min
(9.38)
Les valeurs du tableau suivant sont prescrites par la recommandation VDIR2231, Anziehen von Schrauben.
α b Mode de serrage et circonstances
1,4 clé dynamométrique, surfaces huilées ou enduites de pâte de M oS 2
1,6 machine à boulonner, surfaces huilées ou enduites de pâte de M oS 2
mesure de l'allongement
1,8 clé dynamométrique, pas de lubrication
2 machine à boulonner, pas de lubrication
mesure d'angle
3 serrage avec une clé de longueur réduite
La précontrainte à prescrire est égale aux 9/10 de la précontrainte maximale,
de manière à éviter toute surcontrainte.
