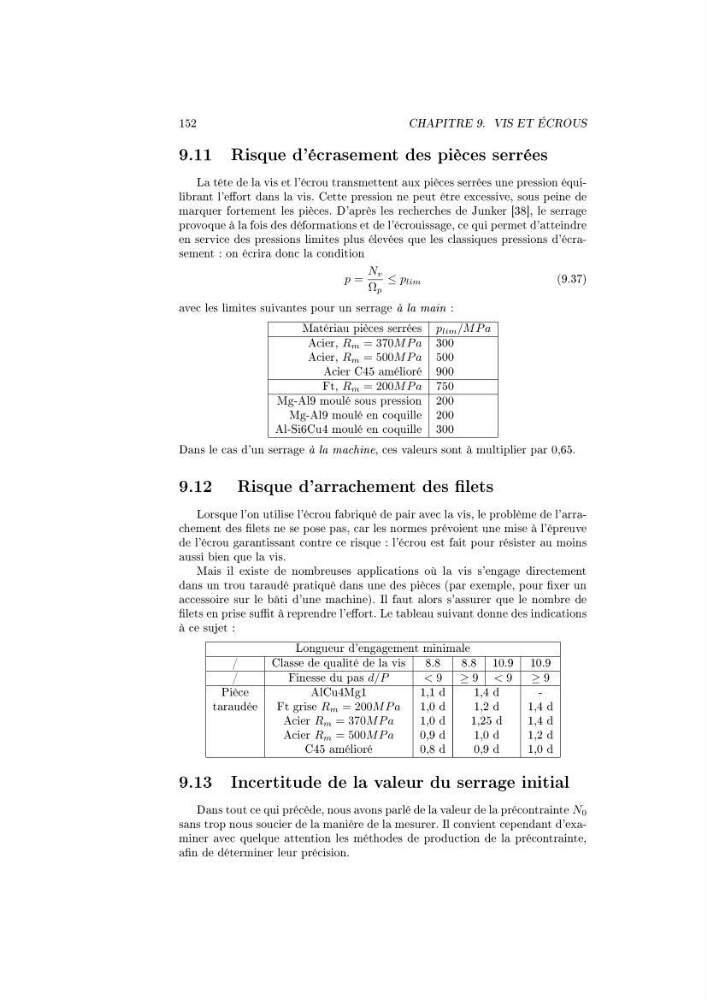

152
CHAPITRE 9. VIS ET ÉCROUS
9.11 Risque d'écrasement des pièces serrées
La tête de la vis et l'écrou transmettent aux pièces serrées une pression équilibrant l'eort dans la vis. Cette pression ne peut être excessive, sous peine de
marquer fortement les pièces. D'après les recherches de Junker [38], le serrage
provoque à la fois des déformations et de l'écrouissage, ce qui permet d'atteindre
en service des pressions limites plus élevées que les classiques pressions d'écrasement : on écrira donc la condition
p =
N v
Ω p
≤ p lim
(9.37)
avec les limites suivantes pour un serrage à la main :
Matériau pièces serrées p lim /M P a
Acier, R m = 370M P a 300
Acier, R m = 500M P a 500
Acier C45 amélioré 900
Ft, R m = 200M P a 750
Mg-Al9 moulé sous pression 200
Mg-Al9 moulé en coquille 200
Al-Si6Cu4 moulé en coquille 300
Dans le cas d'un serrage à la machine, ces valeurs sont à multiplier par 0,65.
9.12 Risque d'arrachement des lets
Lorsque l'on utilise l'écrou fabriqué de pair avec la vis, le problème de l'arrachement des lets ne se pose pas, car les normes prévoient une mise à l'épreuve
de l'écrou garantissant contre ce risque : l'écrou est fait pour résister au moins
aussi bien que la vis.
Mais il existe de nombreuses applications où la vis s'engage directement
dans un trou taraudé pratiqué dans une des pièces (par exemple, pour xer un
accessoire sur le bâti d'une machine). Il faut alors s'assurer que le nombre de
lets en prise sut à reprendre l'eort. Le tableau suivant donne des indications
à ce sujet :
Longueur d'engagement minimale
/
Classe de qualité de la vis 8.8
8.8 10.9 10.9
/
Finesse du pas d/P
< 9
≥ 9 < 9
≥ 9
Pièce
AlCu4Mg1
1,1 d
1,4 d
-
taraudée Ft grise R m = 200M P a 1,0 d
1,2 d
1,4 d
Acier R m = 370M P a
1,0 d
1,25 d
1,4 d
Acier R m = 500M P a
0,9 d
1,0 d
1,2 d
C45 amélioré
0,8 d
0,9 d
1,0 d
9.13 Incertitude de la valeur du serrage initial
Dans tout ce qui précède, nous avons parlé de la valeur de la précontrainte N 0
sans trop nous soucier de la manière de la mesurer. Il convient cependant d'examiner avec quelque attention les méthodes de production de la précontrainte,
an de déterminer leur précision.
