124
CHAPITRE 8. TOLÉRANCES DIMENSIONNELLES

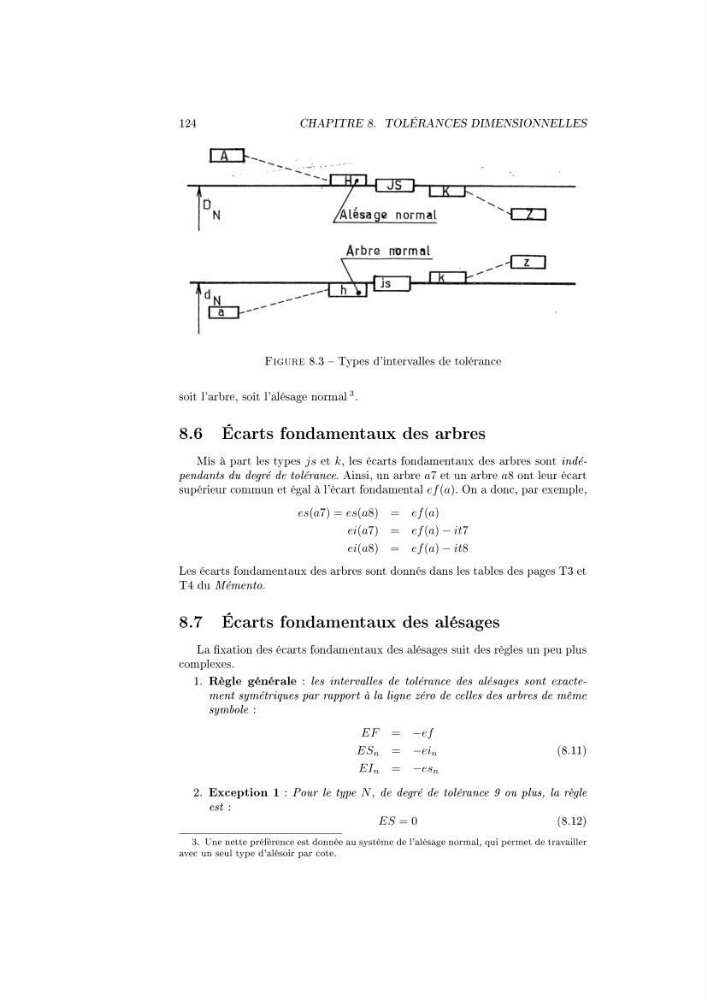

Figure 8.3 Types d'intervalles de tolérance
soit l'arbre, soit l'alésage normal 3 .
8.6 Écarts fondamentaux des arbres
Mis à part les types js et k, les écarts fondamentaux des arbres sont indépendants du degré de tolérance. Ainsi, un arbre a7 et un arbre a8 ont leur écart
supérieur commun et égal à l'écart fondamental ef (a). On a donc, par exemple,
es(a7) = es(a8) = ef (a)
ei(a7) = ef (a) − it7
ei(a8) = ef (a) − it8
Les écarts fondamentaux des arbres sont donnés dans les tables des pages T3 et
T4 du Mémento.
8.7 Écarts fondamentaux des alésages
La xation des écarts fondamentaux des alésages suit des règles un peu plus
complexes.
1. Règle générale : les intervalles de tolérance des alésages sont exactement symétriques par rapport à la ligne zéro de celles des arbres de même
symbole :
EF = −ef
ES n = −ei n
(8.11)
EI n = −es n
2. Exception 1 : Pour le type N , de degré de tolérance 9 ou plus, la règle
est :
ES = 0
(8.12)
3. Une nette préférence est donnée au système de l'alésage normal, qui permet de travailler
avec un seul type d'alésoir par cote.
