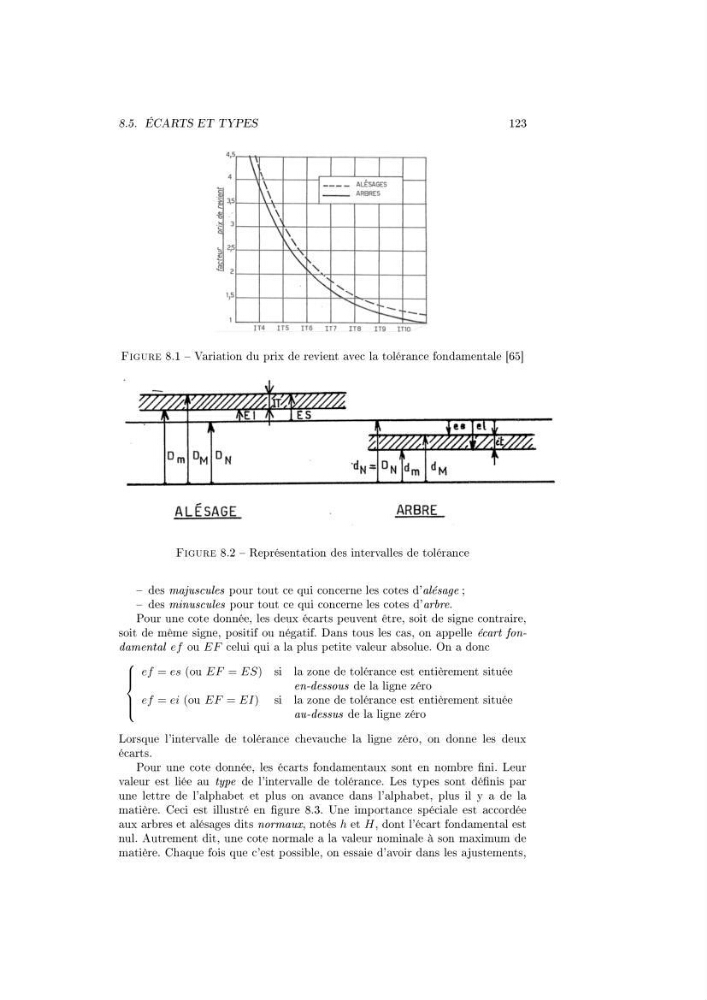

8.5. ÉCARTS ET TYPES
123
Figure 8.1 Variation du prix de revient avec la tolérance fondamentale [65]
Figure 8.2 Représentation des intervalles de tolérance
des majuscules pour tout ce qui concerne les cotes d'alésage ;
des minuscules pour tout ce qui concerne les cotes d'arbre.
Pour une cote donnée, les deux écarts peuvent être, soit de signe contraire,
soit de même signe, positif ou négatif. Dans tous les cas, on appelle écart fondamental ef ou EF celui qui a la plus petite valeur absolue. On a donc
ef = es (ou EF = ES) si la zone de tolérance est entièrement située
en-dessous de la ligne zéro
ef = ei (ou EF = EI) si la zone de tolérance est entièrement située
au-dessus de la ligne zéro
Lorsque l'intervalle de tolérance chevauche la ligne zéro, on donne les deux
écarts.
Pour une cote donnée, les écarts fondamentaux sont en nombre ni. Leur
valeur est liée au type de l'intervalle de tolérance. Les types sont dénis par
une lettre de l'alphabet et plus on avance dans l'alphabet, plus il y a de la
matière. Ceci est illustré en gure 8.3. Une importance spéciale est accordée
aux arbres et alésages dits normaux, notés h et H, dont l'écart fondamental est
nul. Autrement dit, une cote normale a la valeur nominale à son maximum de
matière. Chaque fois que c'est possible, on essaie d'avoir dans les ajustements,
