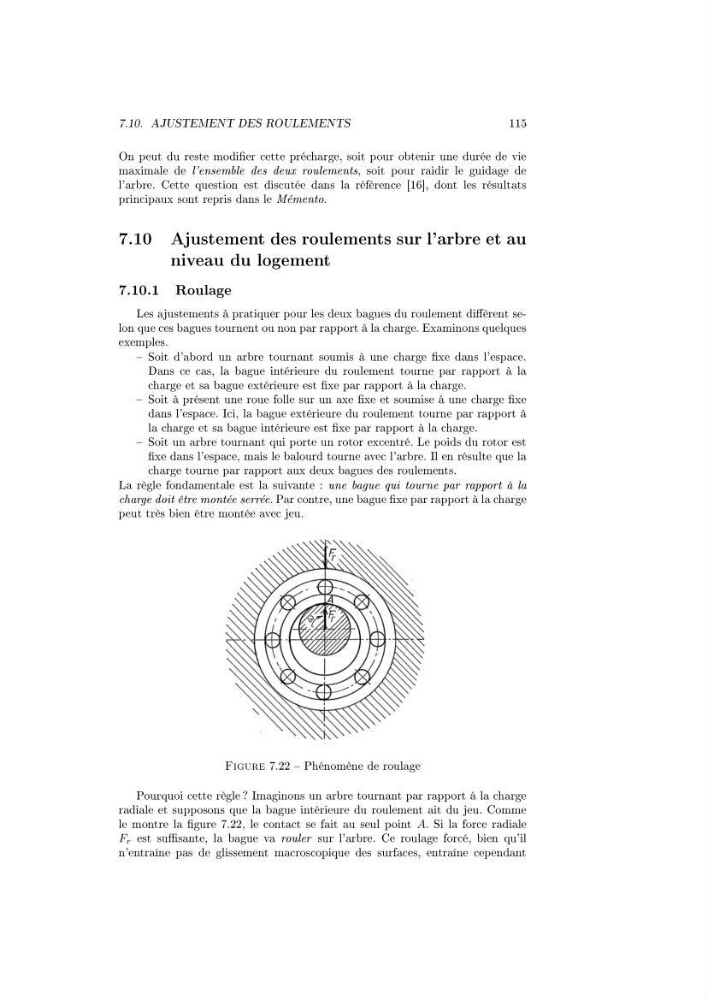

7.10. AJUSTEMENT DES ROULEMENTS
115
On peut du reste modier cette précharge, soit pour obtenir une durée de vie
maximale de l'ensemble des deux roulements, soit pour raidir le guidage de
l'arbre. Cette question est discutée dans la référence [16], dont les résultats
principaux sont repris dans le Mémento.
7.10 Ajustement des roulements sur l'arbre et au
niveau du logement
7.10.1 Roulage
Les ajustements à pratiquer pour les deux bagues du roulement dièrent selon que ces bagues tournent ou non par rapport à la charge. Examinons quelques
exemples.
Soit d'abord un arbre tournant soumis à une charge xe dans l'espace.
Dans ce cas, la bague intérieure du roulement tourne par rapport à la
charge et sa bague extérieure est xe par rapport à la charge.
Soit à présent une roue folle sur un axe xe et soumise à une charge xe
dans l'espace. Ici, la bague extérieure du roulement tourne par rapport à
la charge et sa bague intérieure est xe par rapport à la charge.
Soit un arbre tournant qui porte un rotor excentré. Le poids du rotor est
xe dans l'espace, mais le balourd tourne avec l'arbre. Il en résulte que la
charge tourne par rapport aux deux bagues des roulements.
La règle fondamentale est la suivante : une bague qui tourne par rapport à la
charge doit être montée serrée. Par contre, une bague xe par rapport à la charge
peut très bien être montée avec jeu.
Figure 7.22 Phénomène de roulage
Pourquoi cette règle ? Imaginons un arbre tournant par rapport à la charge
radiale et supposons que la bague intérieure du roulement ait du jeu. Comme
le montre la gure 7.22, le contact se fait au seul point A. Si la force radiale
F r est susante, la bague va rouler sur l'arbre. Ce roulage forcé, bien qu'il
n'entraîne pas de glissement macroscopique des surfaces, entraîne cependant
115
On peut du reste modier cette précharge, soit pour obtenir une durée de vie
maximale de l'ensemble des deux roulements, soit pour raidir le guidage de
l'arbre. Cette question est discutée dans la référence [16], dont les résultats
principaux sont repris dans le Mémento.
7.10 Ajustement des roulements sur l'arbre et au
niveau du logement
7.10.1 Roulage
Les ajustements à pratiquer pour les deux bagues du roulement dièrent selon que ces bagues tournent ou non par rapport à la charge. Examinons quelques
exemples.
Soit d'abord un arbre tournant soumis à une charge xe dans l'espace.
Dans ce cas, la bague intérieure du roulement tourne par rapport à la
charge et sa bague extérieure est xe par rapport à la charge.
Soit à présent une roue folle sur un axe xe et soumise à une charge xe
dans l'espace. Ici, la bague extérieure du roulement tourne par rapport à
la charge et sa bague intérieure est xe par rapport à la charge.
Soit un arbre tournant qui porte un rotor excentré. Le poids du rotor est
xe dans l'espace, mais le balourd tourne avec l'arbre. Il en résulte que la
charge tourne par rapport aux deux bagues des roulements.
La règle fondamentale est la suivante : une bague qui tourne par rapport à la
charge doit être montée serrée. Par contre, une bague xe par rapport à la charge
peut très bien être montée avec jeu.
Figure 7.22 Phénomène de roulage
Pourquoi cette règle ? Imaginons un arbre tournant par rapport à la charge
radiale et supposons que la bague intérieure du roulement ait du jeu. Comme
le montre la gure 7.22, le contact se fait au seul point A. Si la force radiale
F r est susante, la bague va rouler sur l'arbre. Ce roulage forcé, bien qu'il
n'entraîne pas de glissement macroscopique des surfaces, entraîne cependant
