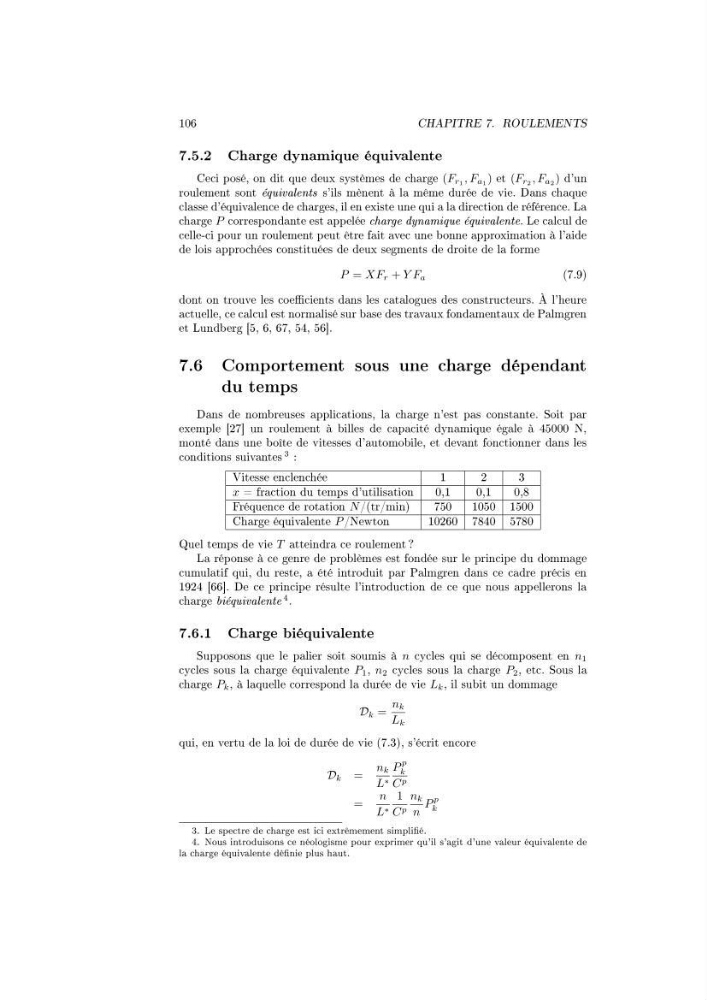

106
CHAPITRE 7. ROULEMENTS
7.5.2 Charge dynamique équivalente
Ceci posé, on dit que deux systèmes de charge (F r1 , F a1 ) et (F r2 , F a2 ) d'un
roulement sont équivalents s'ils mènent à la même durée de vie. Dans chaque
classe d'équivalence de charges, il en existe une qui a la direction de référence. La
charge P correspondante est appelée charge dynamique équivalente. Le calcul de
celle-ci pour un roulement peut être fait avec une bonne approximation à l'aide
de lois approchées constituées de deux segments de droite de la forme
P = XF r + Y F a
(7.9)
dont on trouve les coecients dans les catalogues des constructeurs. À l'heure
actuelle, ce calcul est normalisé sur base des travaux fondamentaux de Palmgren
et Lundberg [5, 6, 67, 54, 56].
7.6 Comportement sous une charge dépendant
du temps
Dans de nombreuses applications, la charge n'est pas constante. Soit par
exemple [27] un roulement à billes de capacité dynamique égale à 45000 N,
monté dans une boîte de vitesses d'automobile, et devant fonctionner dans les
conditions suivantes 3 :
Vitesse enclenchée
1
2
3
x = fraction du temps d'utilisation
0,1
0,1
0,8
Fréquence de rotation N /(tr/min)
750
1050 1500
Charge équivalente P /Newton
10260 7840 5780
Quel temps de vie T atteindra ce roulement ?
La réponse à ce genre de problèmes est fondée sur le principe du dommage
cumulatif qui, du reste, a été introduit par Palmgren dans ce cadre précis en
1924 [66]. De ce principe résulte l'introduction de ce que nous appellerons la
charge biéquivalente 4 .
7.6.1 Charge biéquivalente
Supposons que le palier soit soumis à n cycles qui se décomposent en n 1
cycles sous la charge équivalente P 1 , n 2 cycles sous la charge P 2 , etc. Sous la
charge P k , à laquelle correspond la durée de vie L k , il subit un dommage
D k =
n k
L k
qui, en vertu de la loi de durée de vie (7.3), s'écrit encore
D k =
n k
L ∗
P
p
k
C p
=
n
L ∗
1
C p
n k
n
P
p
k
3. Le spectre de charge est ici extrêmement simplié.
4. Nous introduisons ce néologisme pour exprimer qu'il s'agit d'une valeur équivalente de
la charge équivalente dénie plus haut.
