CHAPITRE 7. ROULEMENTS

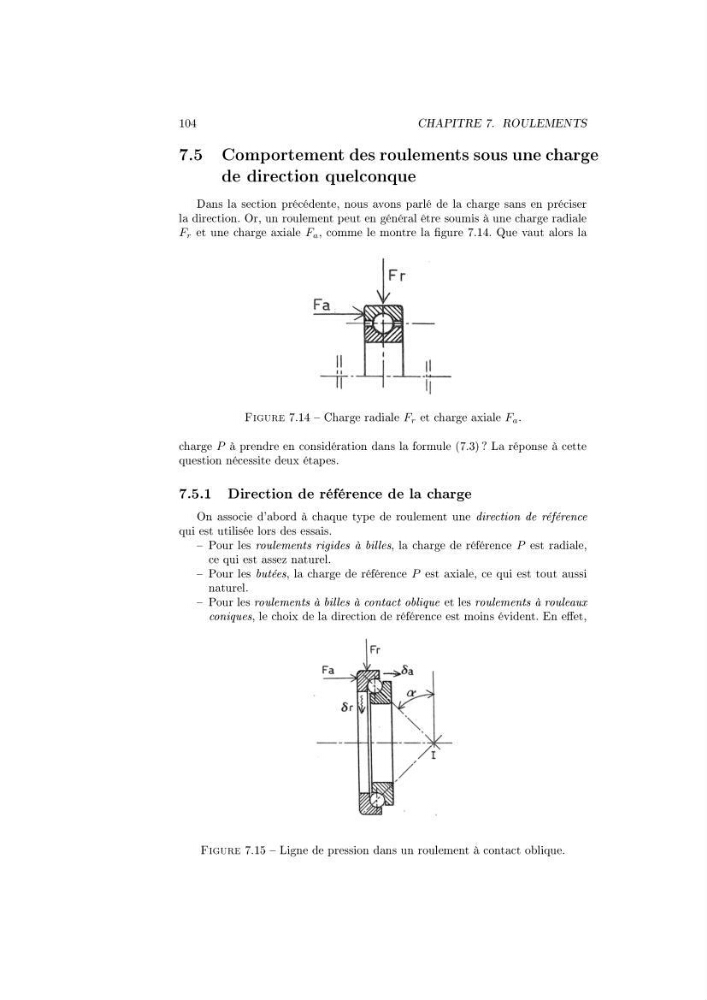

7.5 Comportement des roulements sous une charge
de direction quelconque
Dans la section précédente, nous avons parlé de la charge sans en préciser
la direction. Or, un roulement peut en général être soumis à une charge radiale
F r et une charge axiale F a , comme le montre la gure 7.14. Que vaut alors la
Figure 7.14 Charge radiale F r et charge axiale F a .
charge P à prendre en considération dans la formule (7.3) ? La réponse à cette
question nécessite deux étapes.
7.5.1 Direction de référence de la charge
On associe d'abord à chaque type de roulement une direction de référence
qui est utilisée lors des essais.
Pour les roulements rigides à billes, la charge de référence P est radiale,
ce qui est assez naturel.
Pour les butées, la charge de référence P est axiale, ce qui est tout aussi
naturel.
Pour les roulements à billes à contact oblique et les roulements à rouleaux
coniques, le choix de la direction de référence est moins évident. En eet,
Figure 7.15 Ligne de pression dans un roulement à contact oblique.
