CHAPITRE 7. ROULEMENTS

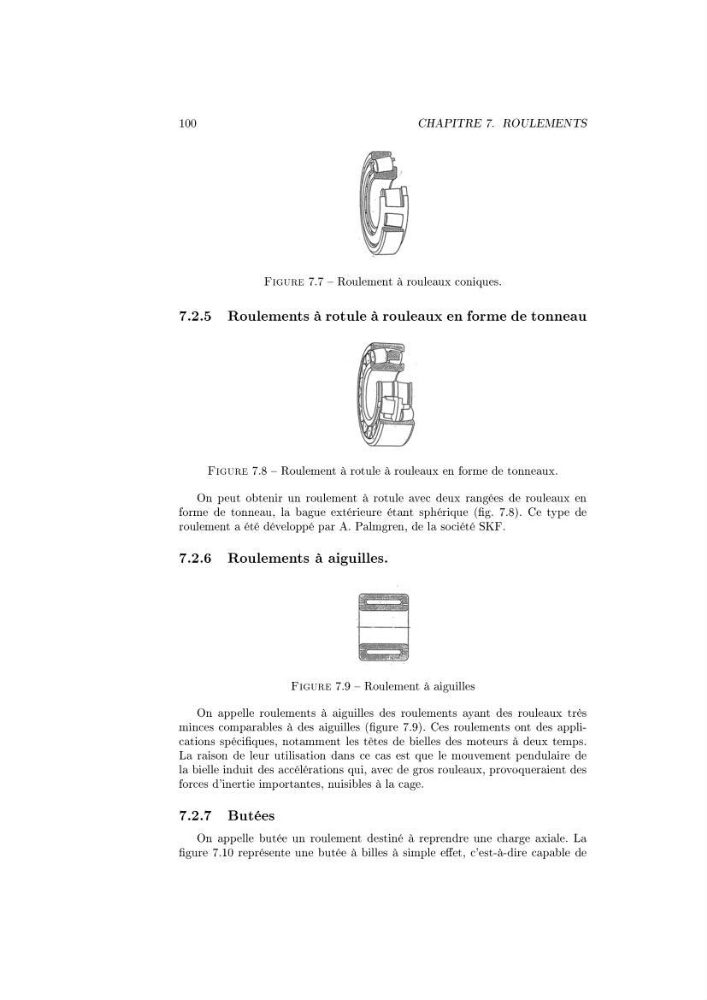

Figure 7.7 Roulement à rouleaux coniques.
7.2.5 Roulements à rotule à rouleaux en forme de tonneau
Figure 7.8 Roulement à rotule à rouleaux en forme de tonneaux.
On peut obtenir un roulement à rotule avec deux rangées de rouleaux en
forme de tonneau, la bague extérieure étant sphérique (g. 7.8). Ce type de
roulement a été développé par A. Palmgren, de la société SKF.
7.2.6 Roulements à aiguilles.
Figure 7.9 Roulement à aiguilles
On appelle roulements à aiguilles des roulements ayant des rouleaux très
minces comparables à des aiguilles (gure 7.9). Ces roulements ont des applications spéciques, notamment les têtes de bielles des moteurs à deux temps.
La raison de leur utilisation dans ce cas est que le mouvement pendulaire de
la bielle induit des accélérations qui, avec de gros rouleaux, provoqueraient des
forces d'inertie importantes, nuisibles à la cage.
7.2.7 Butées
On appelle butée un roulement destiné à reprendre une charge axiale. La
gure 7.10 représente une butée à billes à simple eet, c'est-à-dire capable de
