7.2. PRINCIPAUX TYPES DE ROULEMENTS
99
Certains roulements possèdent deux rangées de billes à contact oblique montées en O, expression que nous expliquerons plus loin (g 7.4). Ils constituent
un réel encastrement de l'arbre.

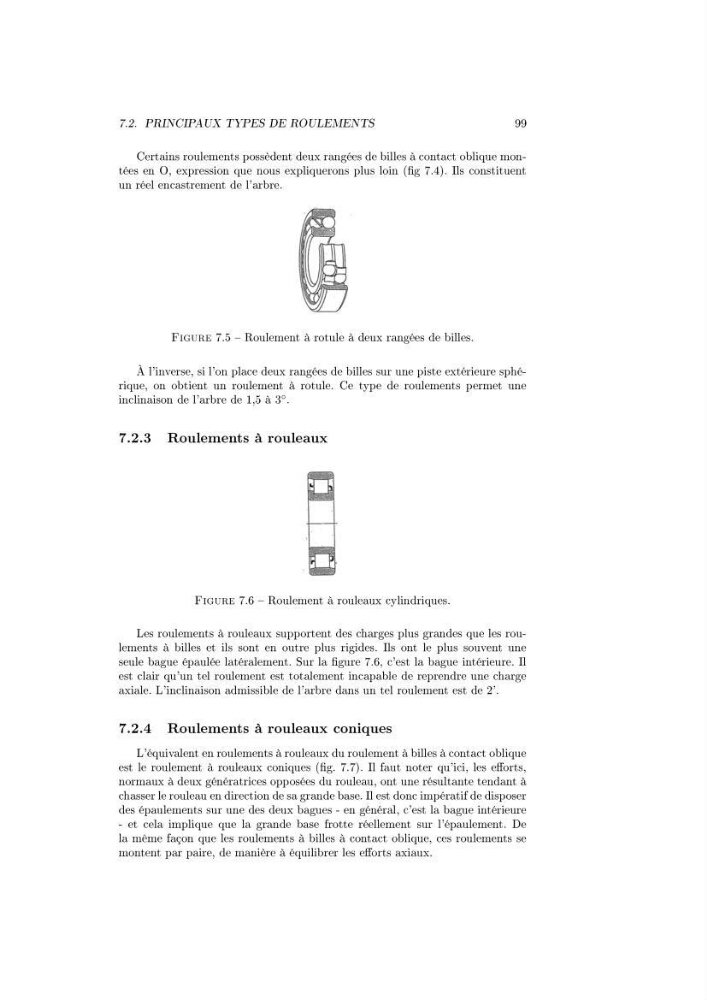

Figure 7.5 Roulement à rotule à deux rangées de billes.
À l'inverse, si l'on place deux rangées de billes sur une piste extérieure sphérique, on obtient un roulement à rotule. Ce type de roulements permet une
inclinaison de l'arbre de 1,5 à 3
◦
.
7.2.3 Roulements à rouleaux
Figure 7.6 Roulement à rouleaux cylindriques.
Les roulements à rouleaux supportent des charges plus grandes que les roulements à billes et ils sont en outre plus rigides. Ils ont le plus souvent une
seule bague épaulée latéralement. Sur la gure 7.6, c'est la bague intérieure. Il
est clair qu'un tel roulement est totalement incapable de reprendre une charge
axiale. L'inclinaison admissible de l'arbre dans un tel roulement est de 2'.
7.2.4 Roulements à rouleaux coniques
L'équivalent en roulements à rouleaux du roulement à billes à contact oblique
est le roulement à rouleaux coniques (g. 7.7). Il faut noter qu'ici, les eorts,
normaux à deux génératrices opposées du rouleau, ont une résultante tendant à
chasser le rouleau en direction de sa grande base. Il est donc impératif de disposer
des épaulements sur une des deux bagues - en général, c'est la bague intérieure
- et cela implique que la grande base frotte réellement sur l'épaulement. De
la même façon que les roulements à billes à contact oblique, ces roulements se
montent par paire, de manière à équilibrer les eorts axiaux.
