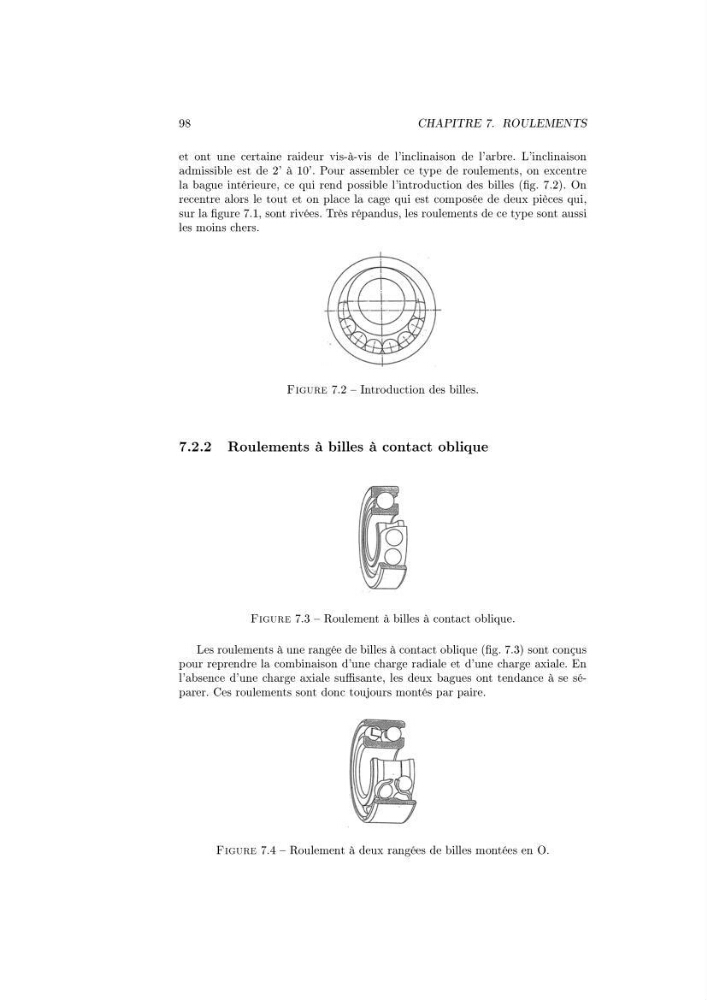

98
CHAPITRE 7. ROULEMENTS
et ont une certaine raideur vis-à-vis de l'inclinaison de l'arbre. L'inclinaison
admissible est de 2' à 10'. Pour assembler ce type de roulements, on excentre
la bague intérieure, ce qui rend possible l'introduction des billes (g. 7.2). On
recentre alors le tout et on place la cage qui est composée de deux pièces qui,
sur la gure 7.1, sont rivées. Très répandus, les roulements de ce type sont aussi
les moins chers.
Figure 7.2 Introduction des billes.
7.2.2 Roulements à billes à contact oblique
Figure 7.3 Roulement à billes à contact oblique.
Les roulements à une rangée de billes à contact oblique (g. 7.3) sont conçus
pour reprendre la combinaison d'une charge radiale et d'une charge axiale. En
l'absence d'une charge axiale susante, les deux bagues ont tendance à se séparer. Ces roulements sont donc toujours montés par paire.
Figure 7.4 Roulement à deux rangées de billes montées en O.
