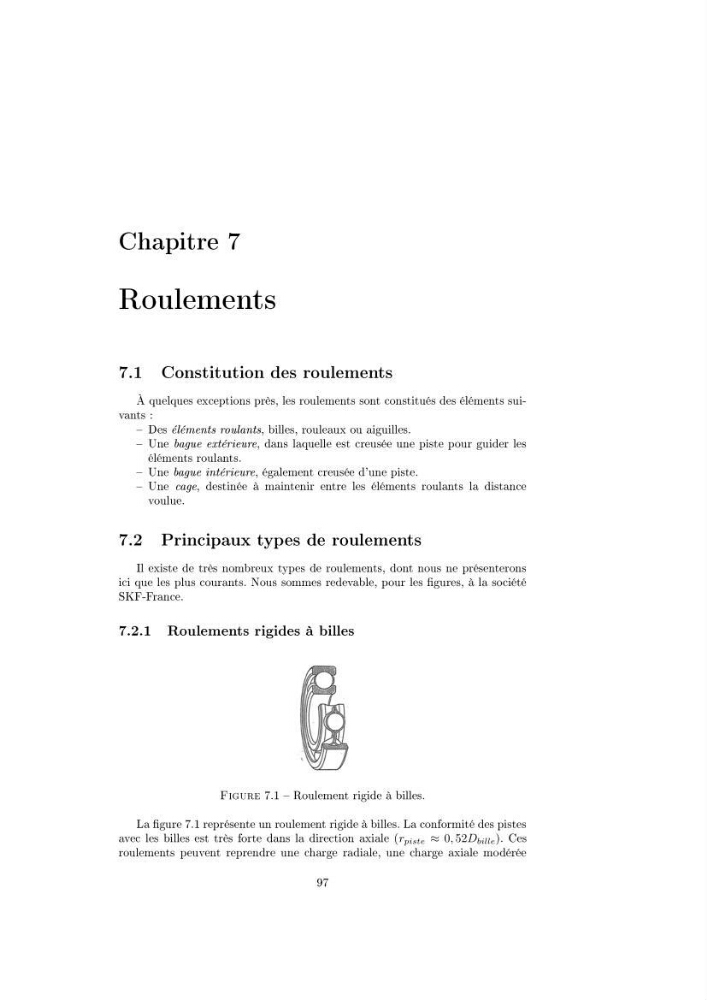

Chapitre 7
Roulements
7.1 Constitution des roulements
À quelques exceptions près, les roulements sont constitués des éléments suivants :
Des éléments roulants, billes, rouleaux ou aiguilles.
Une bague extérieure, dans laquelle est creusée une piste pour guider les
éléments roulants.
Une bague intérieure, également creusée d'une piste.
Une cage, destinée à maintenir entre les éléments roulants la distance
voulue.
7.2 Principaux types de roulements
Il existe de très nombreux types de roulements, dont nous ne présenterons
ici que les plus courants. Nous sommes redevable, pour les gures, à la société
SKF-France.
7.2.1 Roulements rigides à billes
Figure 7.1 Roulement rigide à billes.
La gure 7.1 représente un roulement rigide à billes. La conformité des pistes
avec les billes est très forte dans la direction axiale (r piste ≈ 0, 52D bille ). Ces
roulements peuvent reprendre une charge radiale, une charge axiale modérée
97
