5 • Cycles
thermodynamiques
200
5.3 Les cycles moteurs à gaz
tiel. Dans la mesure où il a été vu que le travail de compression correspondait à 43 % de l’énergie fournie par la turbine isentropique, avec des
rendements isentropiques de 0,85, le travail de compression irréversible
représente maintenant 50 % de l’énergie de détente isentropique et 60 %
de l’énergie de détente irréversible, ce qui est considérable.
Lorsqu’on utilise les propriétés des gaz réels, il faut calculer les enthalpies à partir des tables.
I Cycles de Joule améliorés
ᮀ Cycle à récupérateur
Plusieurs améliorations peuvent être apportées à ce cycle de base de
Joule. La première amélioration tient au fait que la température de l’air
refoulé est très élevée (501 °C dans le cas de la détente isentropique, et
encore plus élevée dans le cas d’une détente non isentropique). Cet air
refoulé peut être utilisé pour préchauffer, grâce à l’utilisation d’un récupérateur de chaleur, l’air en sortie de compresseur.
Les débits d’air dans les circuits BP et HP du récupérateur étant égaux,
le bilan d’énergie sur le récupérateur s’écrit :

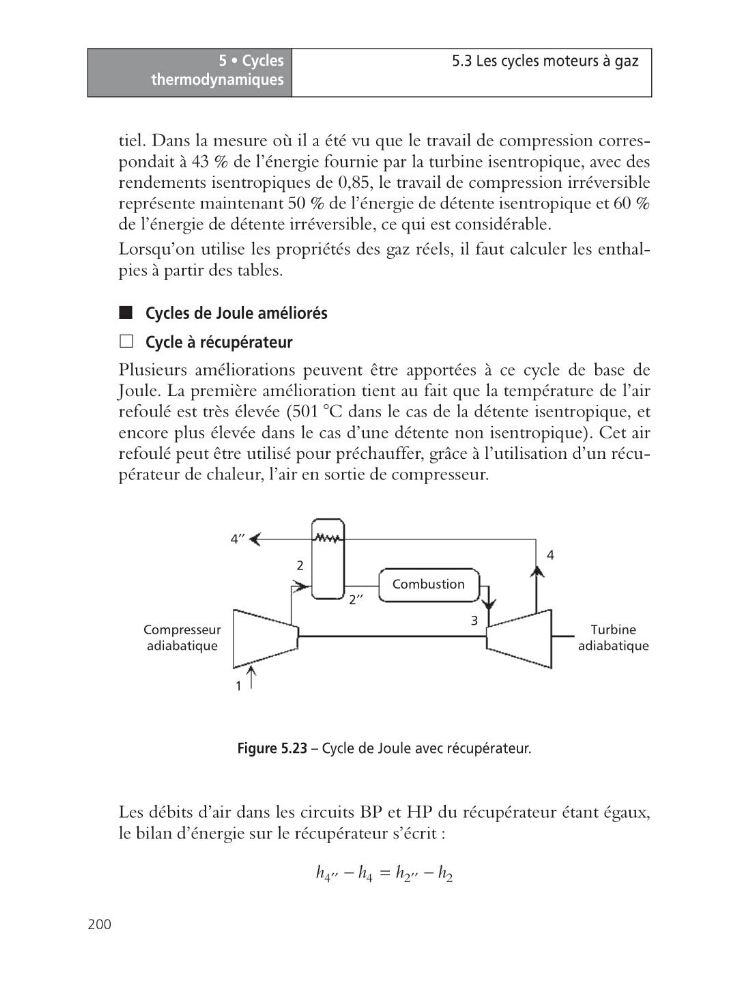

Figure 5.23 – Cycle de Joule avec récupérateur.
Turbine
adiabatique
Compresseur
adiabatique
Combustion
2
2′′
1
3
4
4′′
4
4
2
2
h
h
h
h
- =
-
′′
′′
