5 • Cycles
thermodynamiques
181
5.2 Les cycles moteurs à vapeur
© Dunod – La photocopie non autorisée est un délit.
I Régénération par échange à contact direct
Cette solution consiste à condenser la vapeur en cours de détente directement sur le fluide thermodynamique à l’état liquide en cours de
chauffage. À chaque étage, on a donc une partie de la vapeur qui sort de
la turbine pour aller en un point du circuit au-delà du condenseur sans
passer par le condenseur.
Le bilan de masse est totalement modifié par rapport au cas précédent
puisque maintenant le débit massique dans le générateur n’est plus
égal au débit massique dans le condenseur. D’autre part, le bilan
enthalpique est également excessivement différent de celui de
l’échange à contact indirect. L’échange de chaleur provient non pas
d’un prélèvement d’enthalpie sur la vapeur en cours de détente mais
d’un prélèvement de vapeur. Contrairement au cas précédent du soutirage, la chaleur n’est plus extraite sur le fluide mais c’est du fluide qui
est extrait.

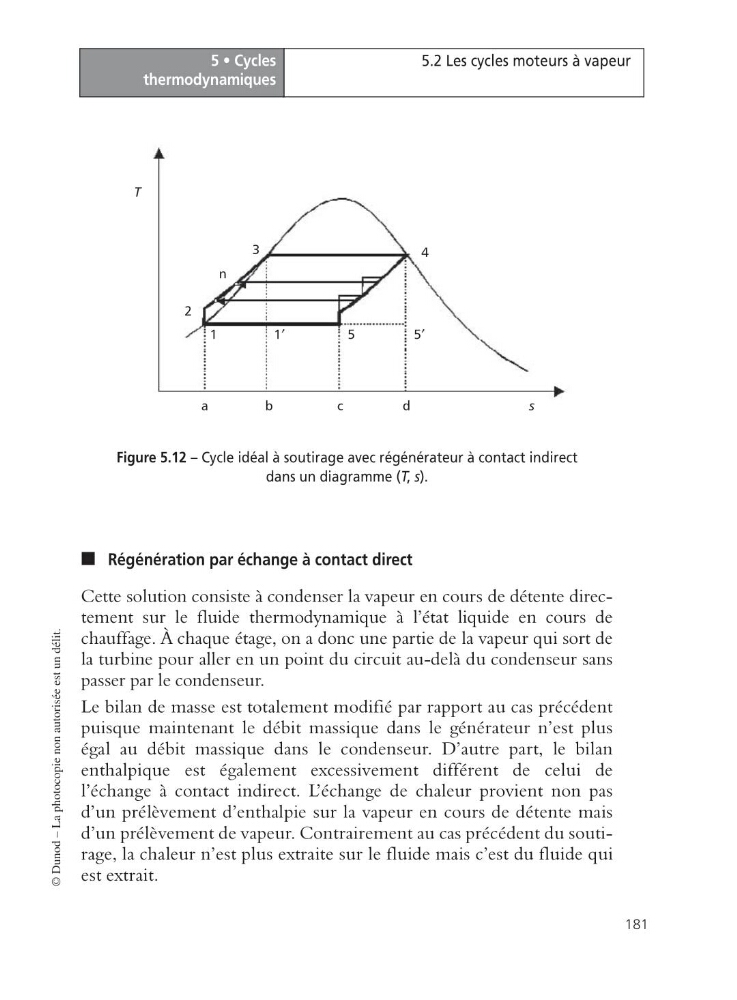

Figure 5.12 – Cycle idéal à soutirage avec régénérateur à contact indirect
dans un diagramme (T, s).
T
a
b
c
d
1′
1
5 ′
5
2
3
n
4
s
